Schalttafel R-AC-25-N0-IKA

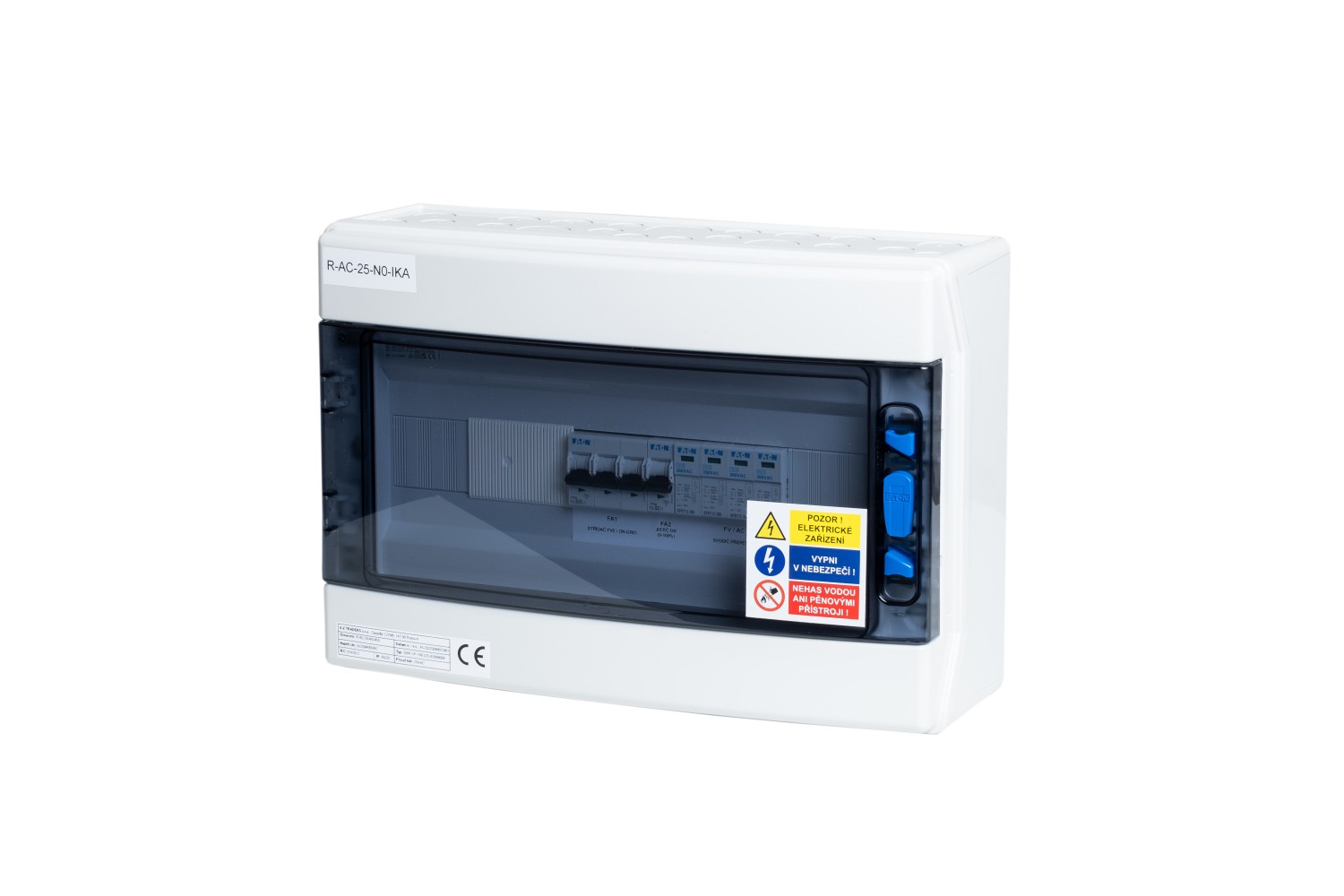

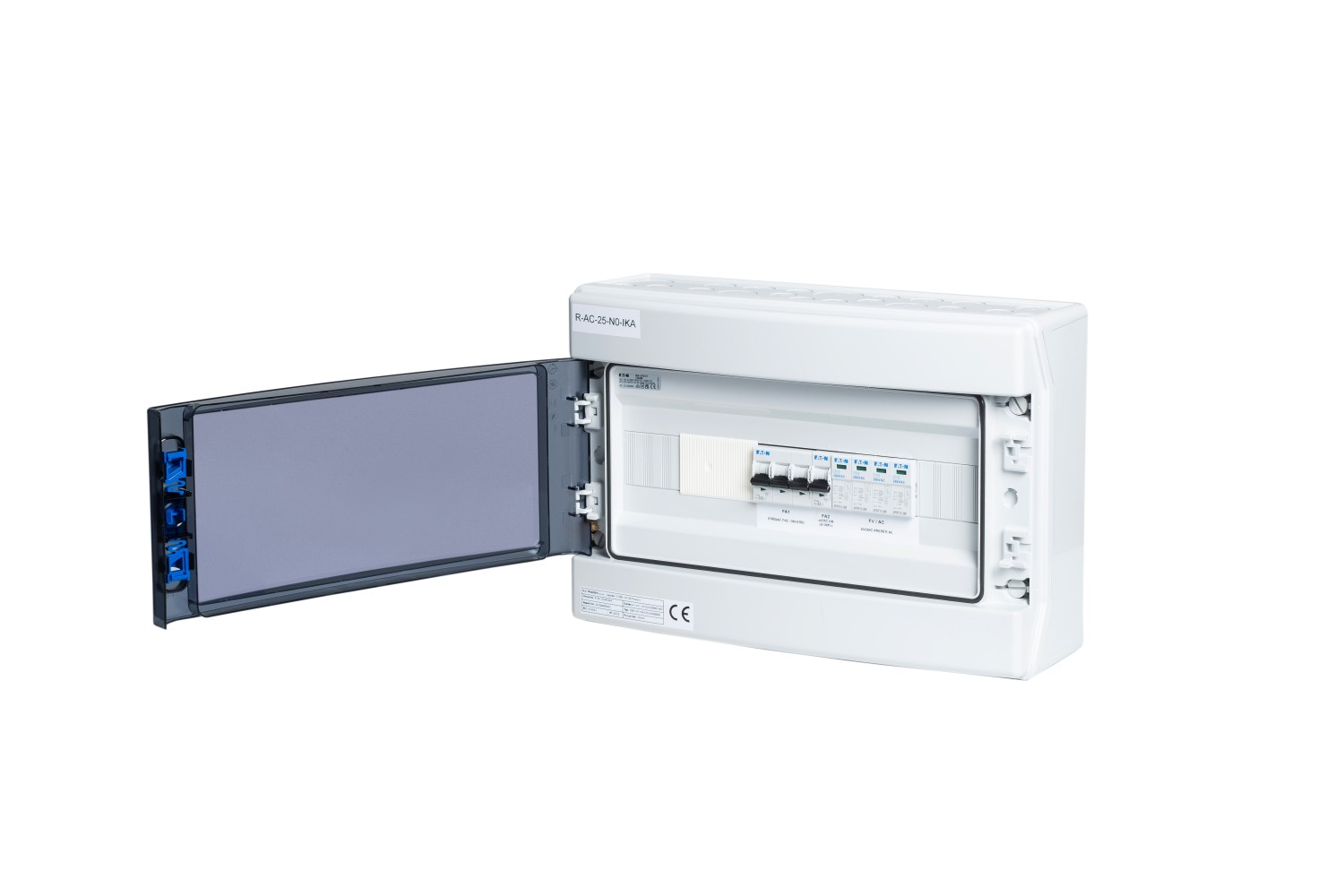

AC-Schalttafel für die Wandmontage, IP65/20 °C, dient als Eingangsschalttafel (am Wechselrichter) für dreiphasige Photovoltaik-Kraftwerke (typische Wechselrichter: GOODWE, SOLAX, GROWATT, WATTSONIC und andere).

Sein Vorteil liegt in der geringen Größe und der Möglichkeit, ihn mit anderen AC-Schalttafeln nebeneinander oder untereinander zu „stapeln“, wodurch die Installation auch in Bereichen mit begrenztem Platz möglich ist.

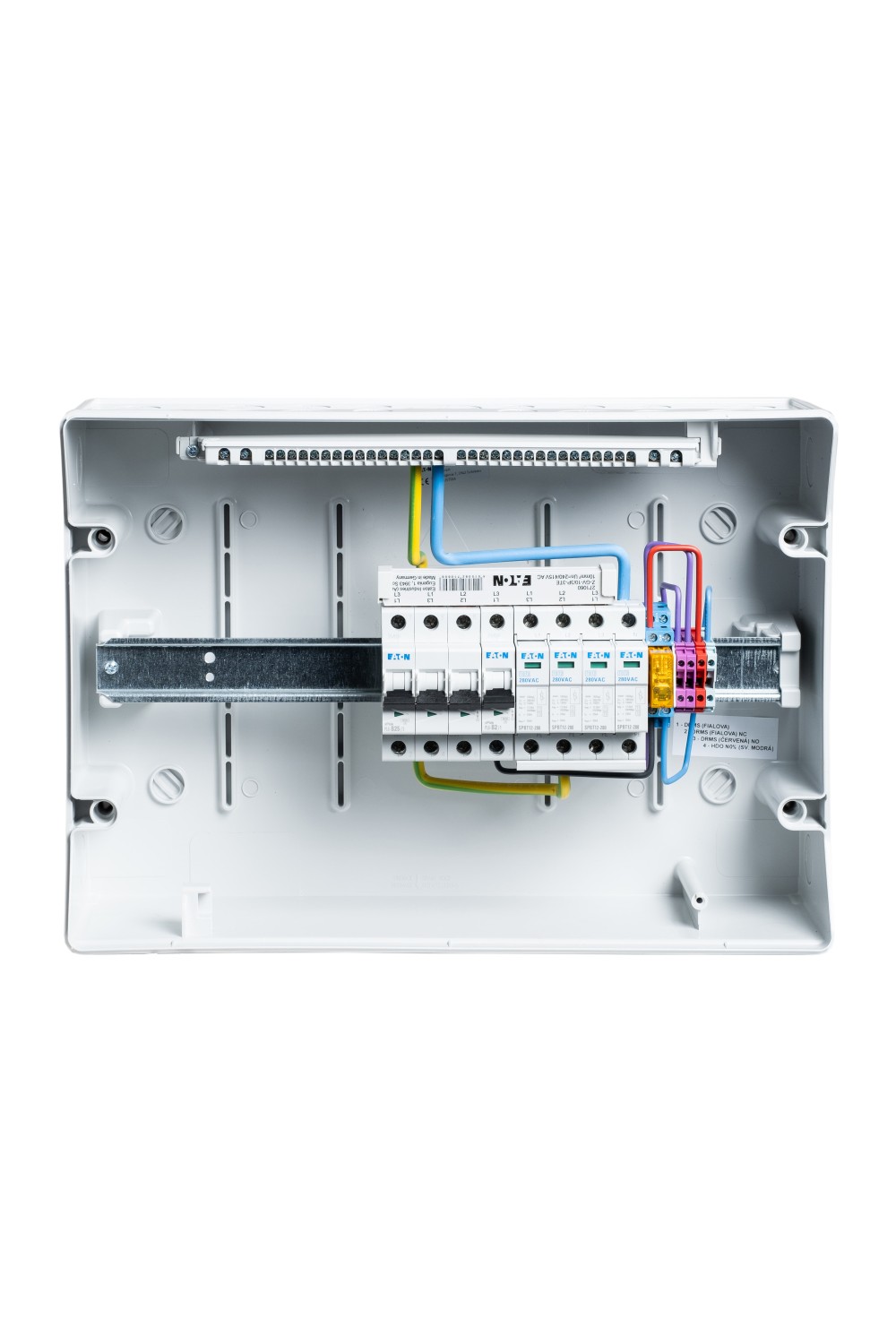

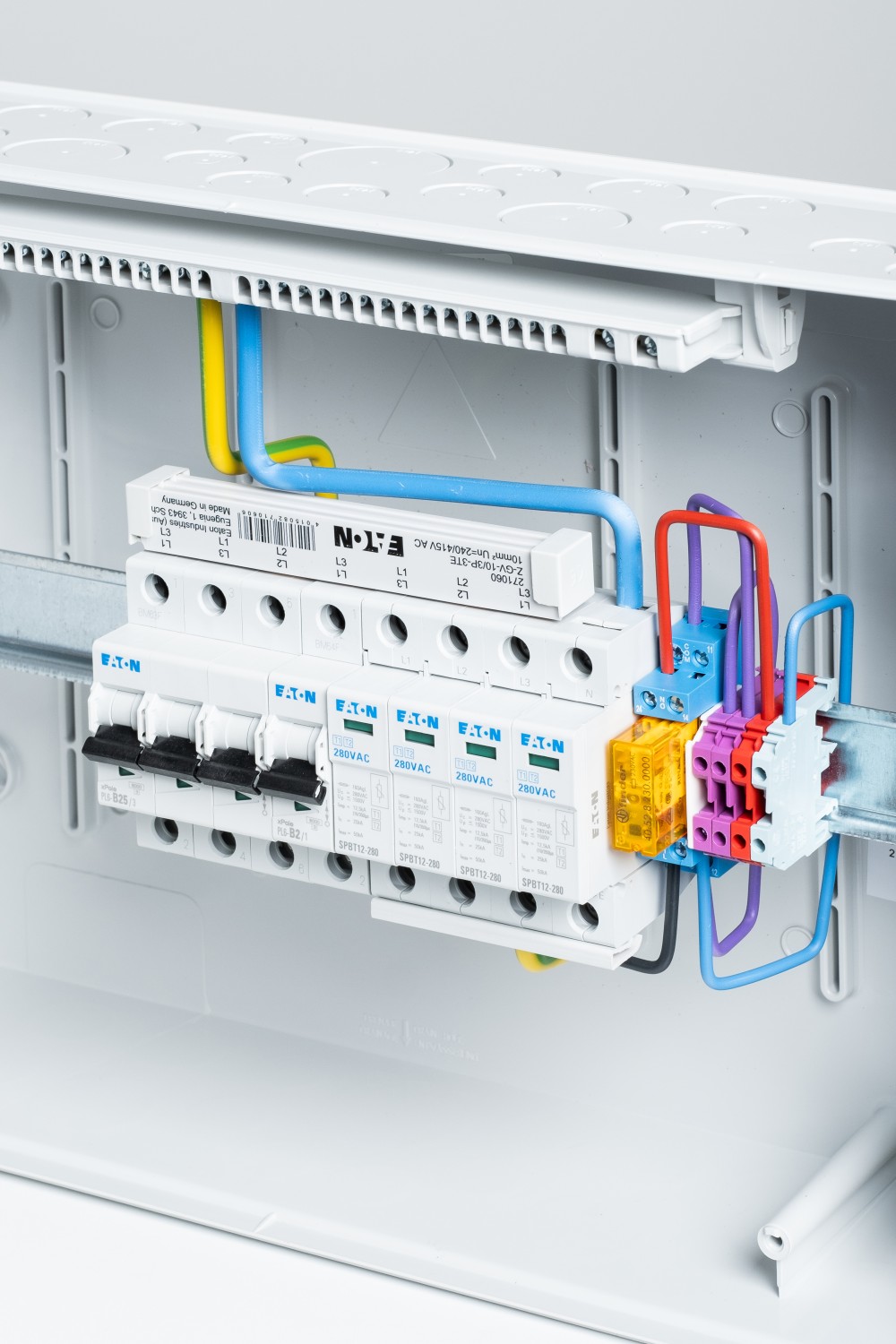

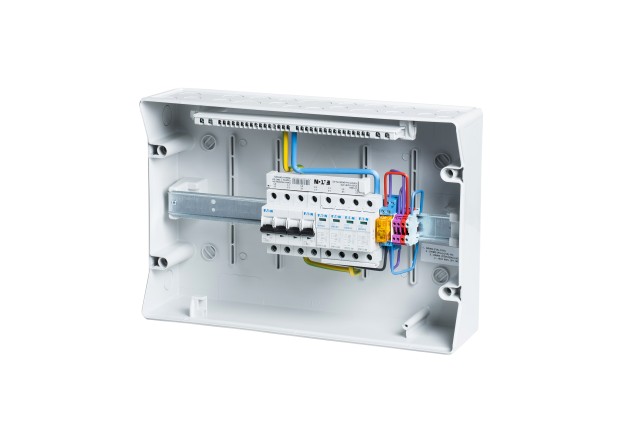

Die Schalttafel ist mit einem AC-Überspannungsableiter T1+T2 und einem B25/3-Leistungsschalter zum Schutz des Wechselrichtereingangs ausgestattet. Darüber hinaus schützt ein B2/1-Leistungsschalter die Finder-Steckdose/das Finder-Relais, wodurch die Einhaltung der Verteilungsbedingungen sichergestellt wird (Öffner- und Schließerkontakt sowie Mittenkontakt sind im Lieferumfang enthalten). Dies gewährleistet die Verwendung mit allen marktüblichen Wechselrichtertypen.

Geeignet zur Kombination mit der Schaltanlage R-FVE-DC2T1-IKA, R-FVE-DC3T1-IKA für den DC-Teil der Anlage und der Schaltanlage R-FVE-A40-2 für Backup-Stromkreise mit manuellem Schalter (Wechselrichter-Bypass) oder der Schaltanlage R-FVE-Z4 mit Fehlerstrom-Schutzschalter, Steckdosen und Sicherungen.
