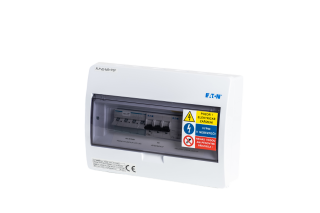

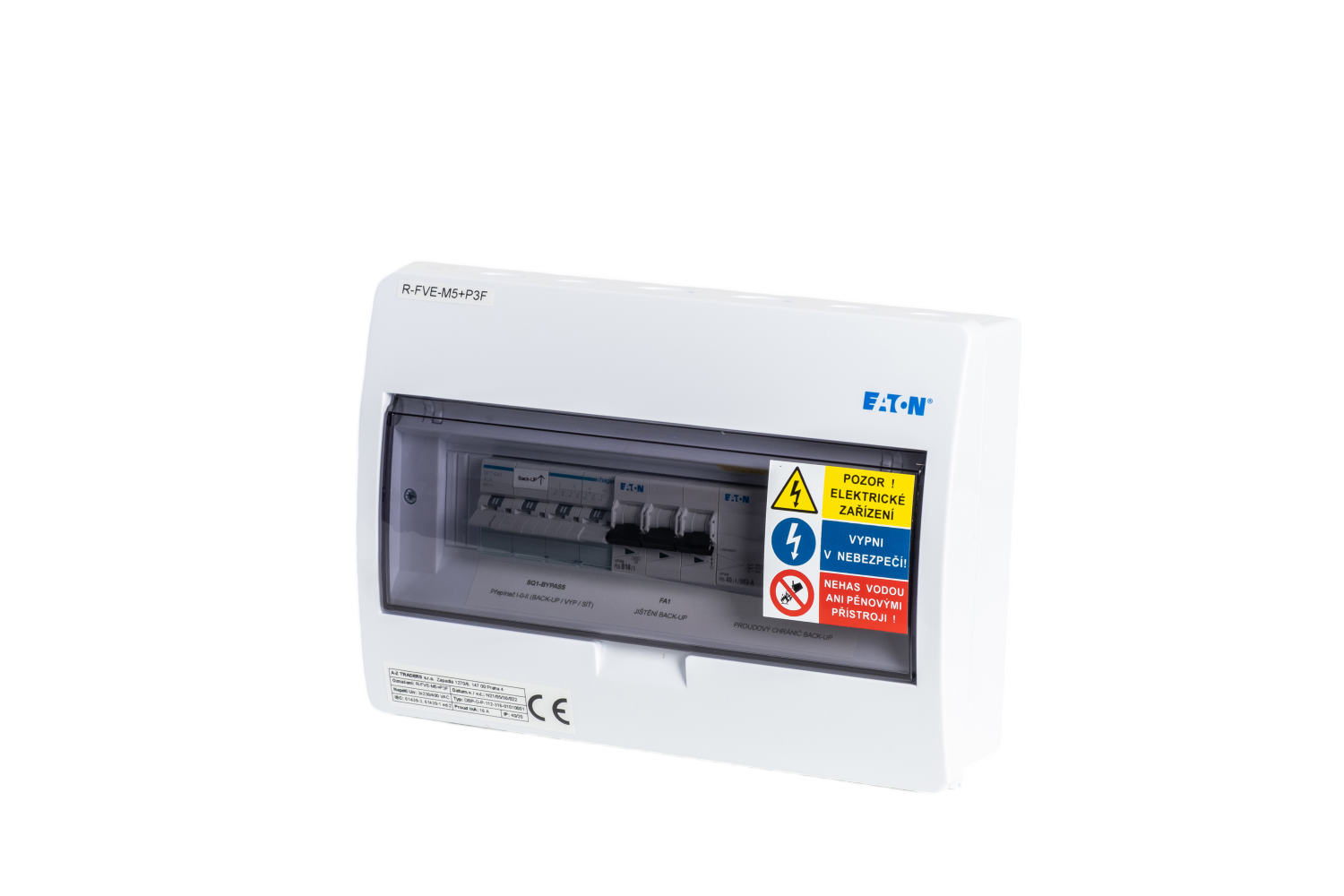

Schalttafel R-FVE-M5+P3F

AC-Schaltschrank für die Wandmontage, IP40/20, dient als Ausgangsschaltschrank (am Wechselrichter) für dreiphasige Photovoltaik-Kraftwerke (typischerweise Wechselrichter 4 bis 10K-ET) zur Gewährleistung eines Ausgangsschutzes inklusive Fehlerstromschutzschalter und Schalter im Fehlerfall bzw. bei abgeschaltetem Wechselrichter.

Sein Vorteil liegt in seiner geringen Größe und der Möglichkeit, ihn mit anderen AC-Schalttafeln nebeneinander oder untereinander zu „stapeln“, was die Installation auch in Bereichen mit begrenztem Platz ermöglicht.

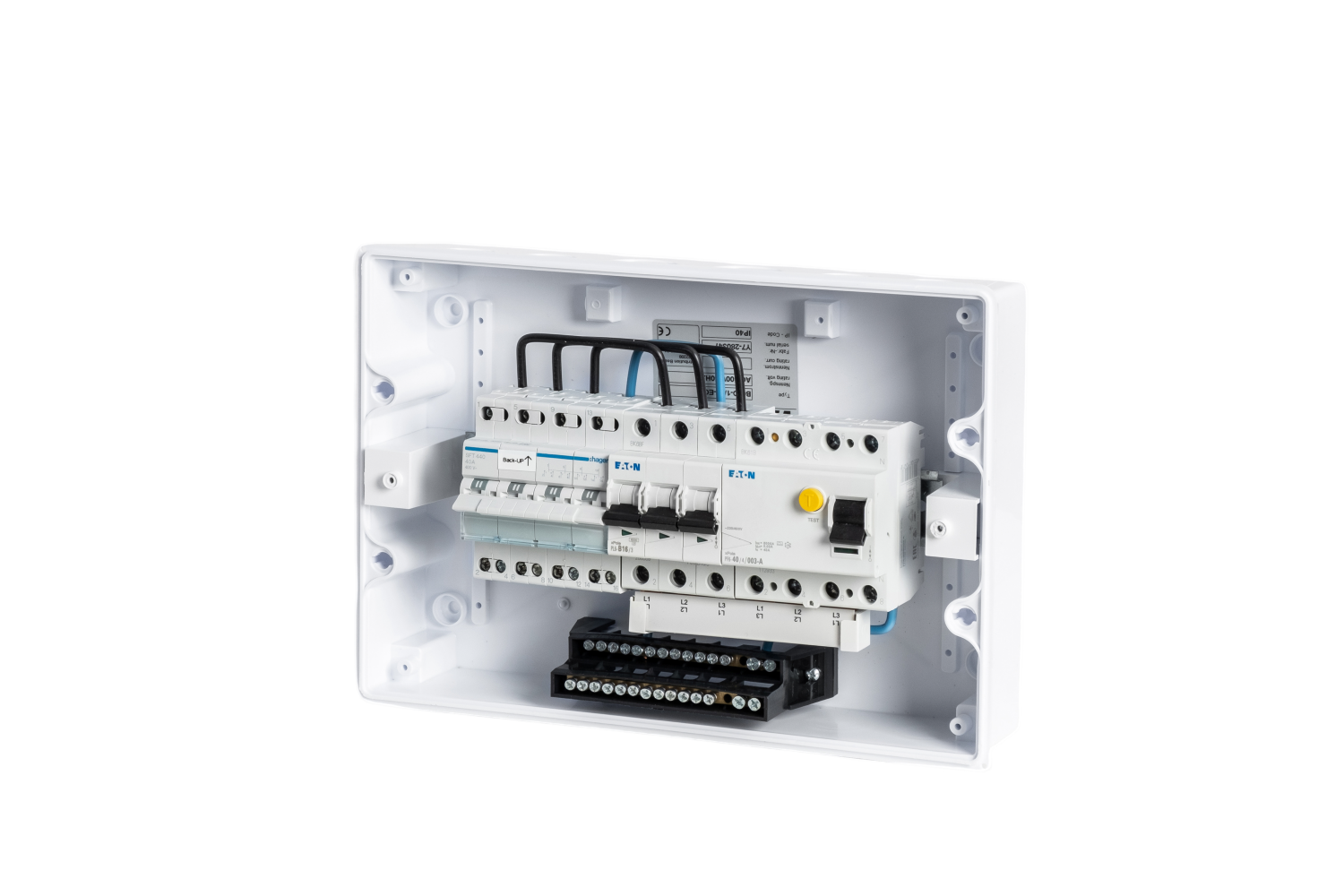

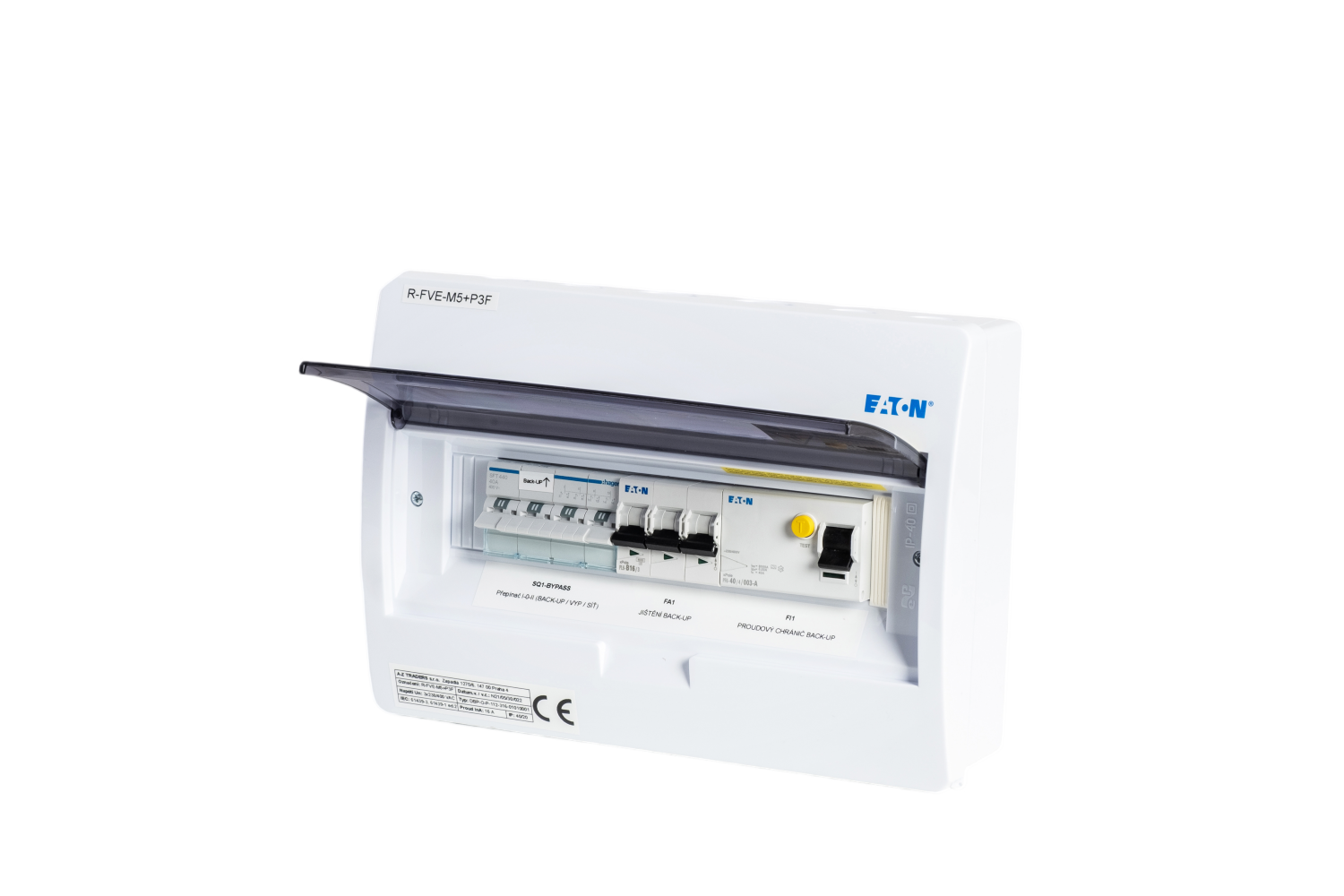

Die Schalttafel ist mit einem B16/3-Leistungsschalter zum Schutz des Ausgangs vor der Wechselrichter-Notstromversorgung, einem Fehlerstromschutzschalter des Typs A und einem manuellen vierpoligen Schalter zum Überbrücken der Notstromkreise während der Wartung oder wenn der Wechselrichter ausgeschaltet ist, ausgestattet.

Geeignet zur Kombination mit den Schaltgeräten R-FVE-DC1, R-FVE-DC2 für den DC-Teil der Anlage und dem Schaltgerät R-FVE-M4 für den Wechselrichtereingang.

Wichtigste Parameter

Marken von Wechselrichtern

Wechselrichterparameter

Installation von Schalttafeln

Andere Parameter
