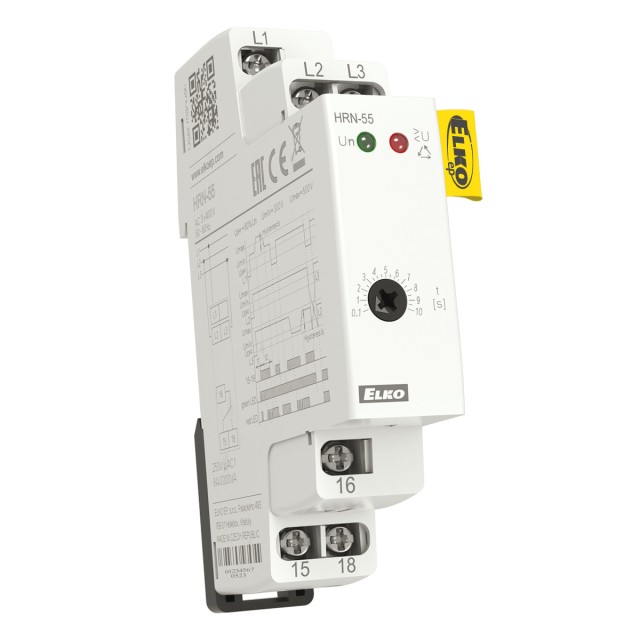

Relais zur Phasenfolge- und Phasenausfallkontrolle HRN-55
EAN: 8595188137225
Artikelnummer: 3722 standard
Das Relais prüft die Sequenz und Phasenfehler, die die überwachte Spannung überschreiten. Entwickelt zur Überwachung von Drehstromnetzen.
PRODUKTBESCHREIBUNG
Produktbeschreibung
Das Relais prüft die Sequenz und Phasenfehler, die die überwachte Spannung überschreiten. Entwickelt zur Überwachung von Drehstromnetzen.
- Stromversorgung L1-N, d.h. das Relais Außerdem wird der Neutralleiterbruch überwacht.
- Feste Verzögerung T1 (500 ms) und einstellbare Verzögerung T2 (0,1 - 10 s).
- Der Fehlerzustand wird durch eine LED und durch Öffnen des Relaisausgangskontakts angezeigt.
- Ausgangskontakt 1x Wechsler 8 A / 250 V AC1.
- In 1-MODUL-Version, DIN-Schienenmontage.
Relais im 3-Phasen-Netz Überprüft die korrekte Reihenfolge und den Ausfall einer Phase . Die grüne LED leuchtet dauerhaft und zeigt das Vorhandensein von Versorgungsspannung an. Bei Phasenausfall oder Überspannung blinkt die rote LED und das Relais schaltet ab.
Der Übergang in den Fehlerzustand erfolgt verzögert - Die Verzögerungseinstellung erfolgt über ein Potentiometer auf der Instrumententafel. Bei falscher Phasenfolge leuchtet die rote LED dauerhaft und das Relais wird abgeschaltet. Sinkt die Versorgungsspannung unter 60 % Un (UOFF unterer Pegel), öffnet das Relais sofort und ohne Verzögerung und die rote LED meldet einen Fehlerzustand.
| Technische Parameter | Wert |
|---|---|
| Schutzklammern | L1, L2, L3, N |
| Stromanschlüsse | L1, L2, L3, N |
| Versorgungs- und Überwachungsspannung Un | 3x 400V / 230V / 50Hz |
| Umax-Pegel | 125% Un |
| Umin-Niveau | 75 % Un |
| Stromverbrauch | Max. 2 VA |
| Hysterese | 2 % |
| Max. Dauerspannung | Wechselstrom 3x 265V |
| Spitzenüberlastung < 1 ms | Wechselstrom 3x 288 V |
| Zeitverzögerung T1 | Max. 500 ms |
| Zeitverzögerung T2 | Einstellbar 0,1 - 10 s |
Ausfahrt
| Anzahl der Kontakte | 1x Wechsler (AgNi) |
| Nennstrom | 8A / AC1 |
| Geschaltete Leistung | 2000 VA / AC1, 240 W / DC |
| Spitzenstrom | 10A |
| Schaltspannung | 250 V AC1 / 24 V DC |
| Ausgangsanzeige | Rote LED |
| Mechanische Lebensdauer | 1x10 7 |
| Elektrische Lebensdauer (AC1) | 1x10 5 |
Weitere Informationen
| Technische Parameter | Wert |
|---|---|
| Arbeitstemperatur | -20°C bis +55°C |
| Lagertemperatur | -30°C bis +70°C |
| Elektrische Festigkeit | 4 kV (Stromversorgung - Ausgang) |
| Arbeitsposition | Beliebig |
| Befestigung | DIN-Schiene EN 60715 |
| Abdeckung | IP40 von der Frontplatte / IP10-Anschlüsse |
| Überspannungskategorie | III. |
| Verschmutzungsgrad | 2 |
| Querschnitt der Anschlussleitungen (mm²) | Max. 2x 2,5, max. 1x 4 / mit Hülse max. 1x 2,5, 2x 1,5 |
| Dimension | 90 x 17,6 x 64 mm |
| Gewicht | 66 g |
| Verwandte Normen | EN 60255-6, EN 61010-1 |
