Rozváděč R-N3-AP-20
EAN: 8594217352660
Artikelnummer: R-N3-AP-20

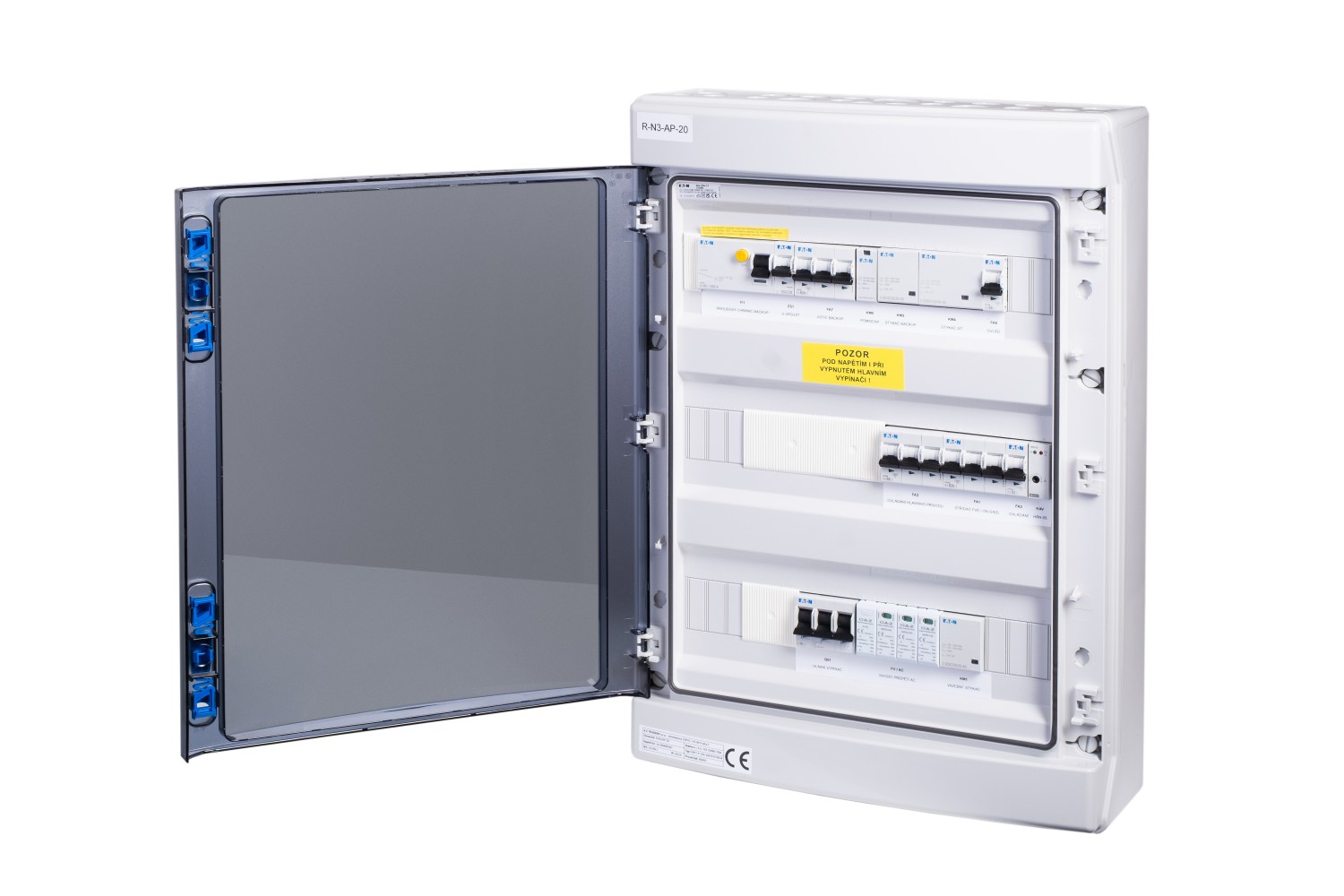

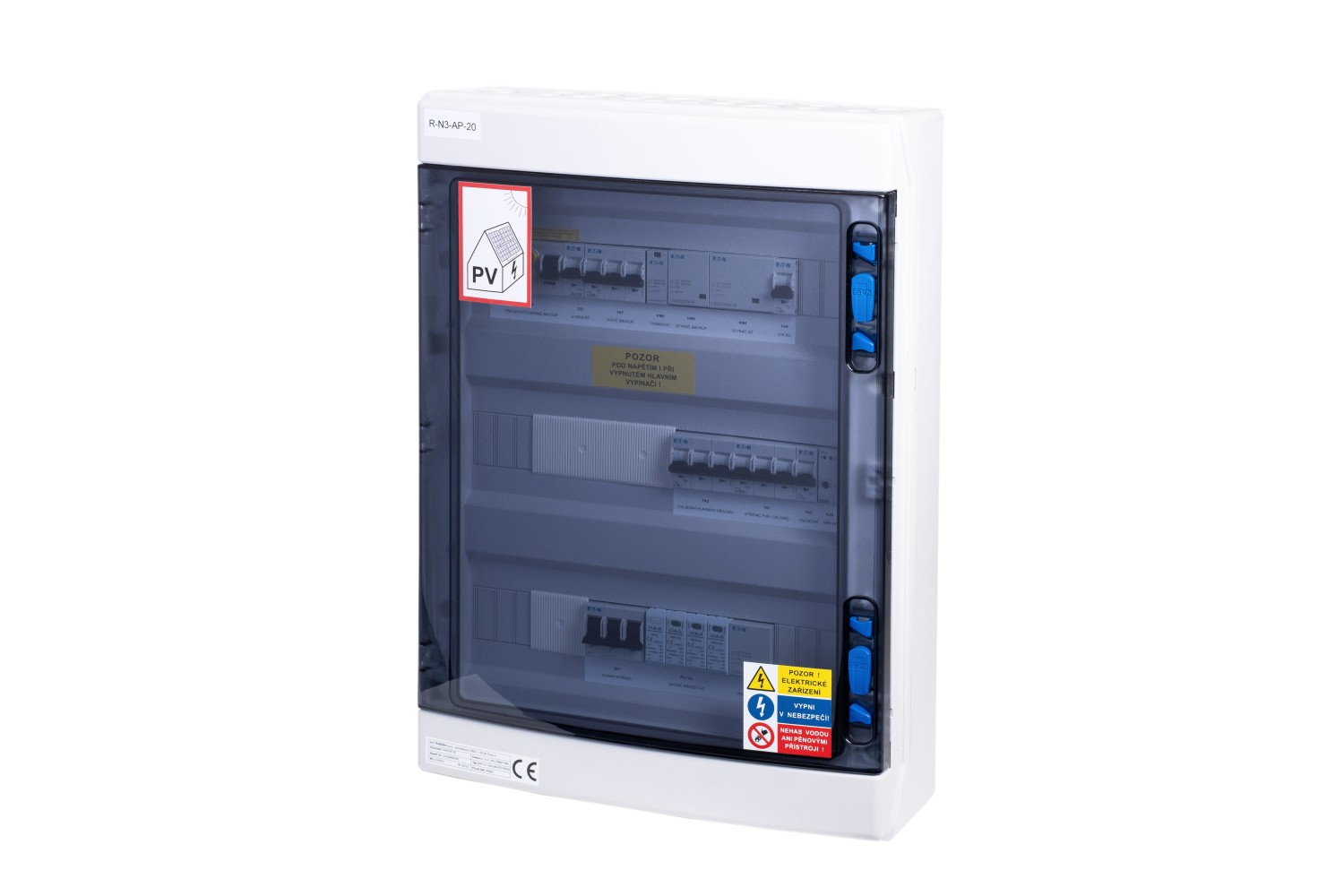

AC rozváděč určený pro montáž na zeď, IP65 sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač GoodWe 4 až 10K-ET).
Die Preise sind nur für registrierte Benutzer sichtbar .
PRODUKTBESCHREIBUNG
Produktbeschreibung
AC rozváděč určený pro montáž na zeď, IP65 sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač GoodWe 4 až 10K-ET).
Jeho výhodou je automatické přepnutí mezi standardním chodem ze sítě a zálohou. Je zapotřebí kontrolovat zatížení při výpadku el. energie, aby nedošlo k přetížení, protože jeho funkce přepne na zálohu střídače celý dům.
Nespornou výhodou je minimální zásah do rozváděče zákazníka – Smartmeter (měření střídače) společné rozpadové místo i veškeré jištění, je součástí tohoto rozváděče. Stačí tedy udělat smyčku mezi hl. rozváděčem a umístěním technologie. V rozváděči je připraveno i krizové odpojení střídače HDO (N0%) Rozváděč R-N3-AP-20 je koncipován na hlavní jistič ve sloupku do jsitiče B40/3.
Pozn. Smartmeter není součástí dodávky A-Z TRADERS s.r.o. Pokud zákazník dodá Smartmetery, jsme schopni je do rozváděčů osadit.
Při přepnutí dochází k mírné časové prodlevě (přepnutí stykačů) – tedy nejedná se o bez výpadkové řešení zálohy.
Seznam hlavních komponent:

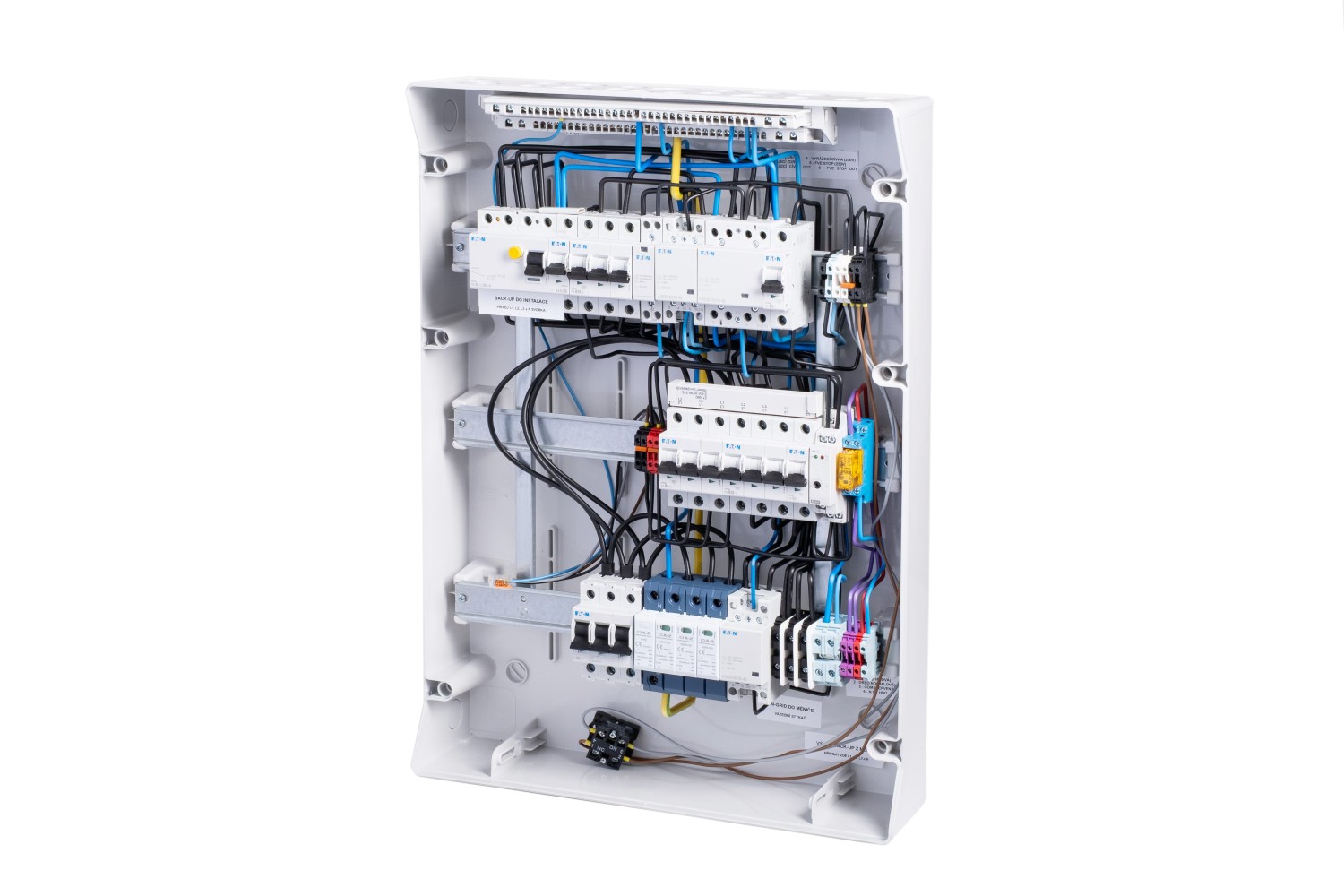

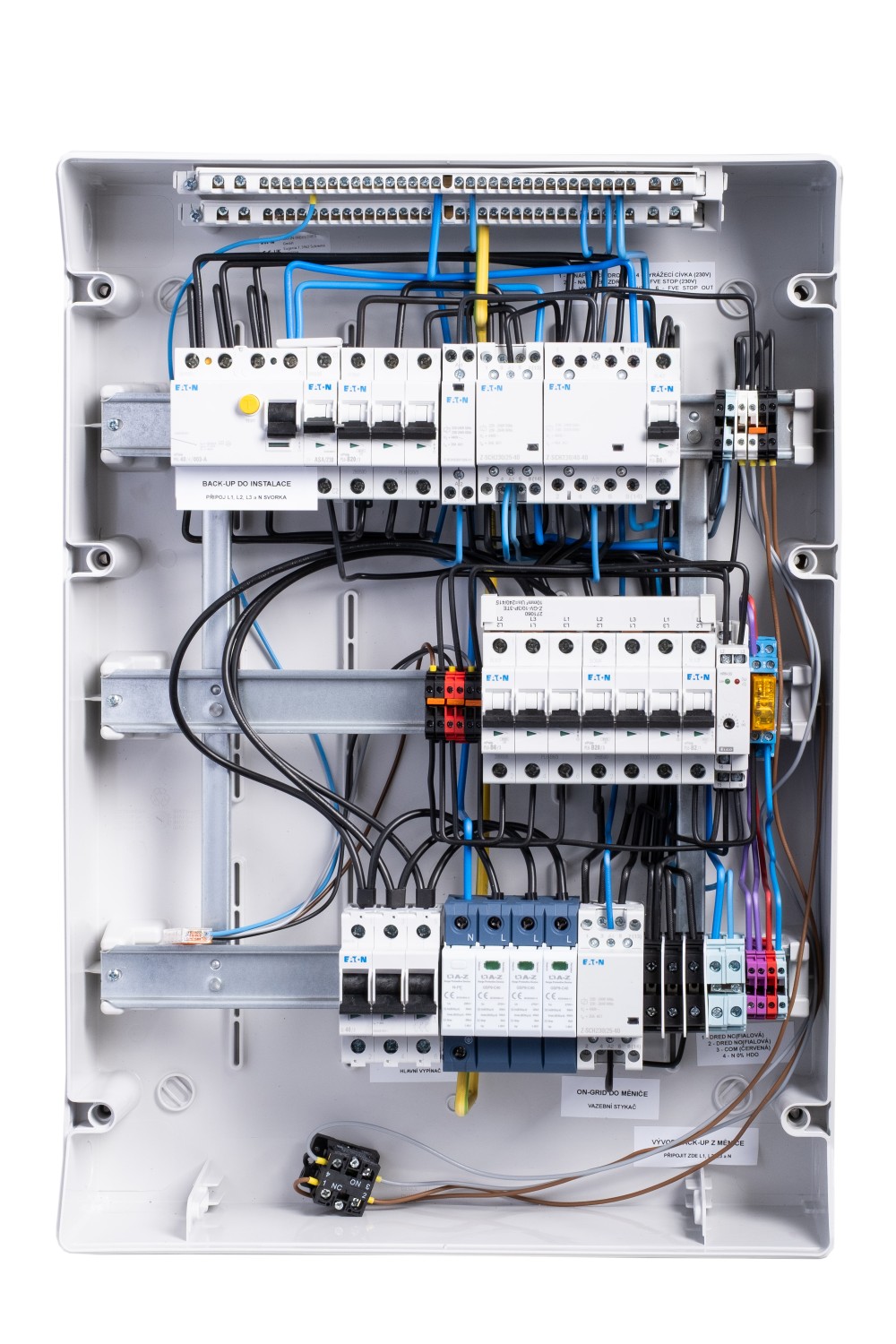

Rozváděč EATON IKA-3/54-ST, svodič přepětí třídy T1+T2 EATON SPBT12-280/4, hlavní vypínač EATON IS40/3, příprava pro jištění bojleru – EATON PL6-B16/3, jištění střídače a zálohovaných okruhů 2x EATON PL6-B20/3, stykač včetně hlídacího relé ELKO HRN-55 a stykač EATON Z-SCH230/40-40, jištění pro měření a řízení, jističe EATON PL6 a 2 stykače pro autonomní přepnutí objektu na zálohu Z-SCH230/25 + relé pro ovládání krizového HDO.
Wichtigste Parameter
| Verwenden | Vollständige Backup-Systeme der gesamten Hausautomation |
| Wechselrichtertyp | Indirekte Messung (Spulen) |
Andere Parameter
| UV-Beständigkeit | NEIN |
| IP-Schutz | 65/20 |
| Max. Hauptsicherungsschalter | 40 |
| Wechselrichter-Schutzschalter | 20 |
| Anzahl der Phasen | 3 |
| Gewicht | 9.2kg |
Wechselrichterparameter
| Wechselrichterleistung (max. kW) | 13.8kW |
| Geeignet für Hybrid-Wechselrichter | Ja |
| Geeignet für Netzwechselrichter | NEIN |
Marken von Wechselrichtern
| Passend für Growatt | NEIN |
| passend für Solis | NEIN |
| Passend für GoodWe | Ja |
| Passend für DEYE | NEIN |
| Geeignet für Solax | NEIN |
Installation von Schalttafeln
| Option mit zwei Wechselrichtern | NEIN |
| Kod | Výrobce | Produkt | Popis | Počet kusů |
|---|---|---|---|---|
| 174202 | EATON | IKA-3/54-ST | Rozvodnice NA omítku IP65, průhledné dveře, 3 řady, 54 modulů | 1 |
| 158331 | EATON | SPBT12-280/4 | Svodič přepětí třídy T1+T2 (B+C), 4pól sada pro TN-S | 1 |
| 276272 | EATON | IS-40/3 | Hlavní spínač, 240V, 40A, 3HP | 1 |
| 286518 | EATON | PL6-B6/1 | Jistič PL6, charakteristika B, 1-pólový, Icn=6kA, In=6A | 2 |
| 286521 | EATON | PL6-B16/1 | Jistič PL6, charakteristika B, 1-pólový, Icn=6kA, In=16A | 1 |
| 3722 | ELKO EP | HRN-55 | Hlídací napěťové relé | 1 |
| 40.52.8.230.0000 | FINDER | 2P/8A 230VAC 40.52.8.230.0000 | Rele 1NC, 1NO | 1 |
| 193886 | EATON | Z-SCH230/1/25-11 | Instalační stykač, 230VAC/50Hz,1S,1R, 25A | 1 |
| 248847 | EATON | Z-SCH230/25-40 | Instalační stykač, 230VAC/50Hz, 4S, 25A | 2 |
| 248852 | EATON | Z-SCH-230/40-40 | Instalační stykač, 230VAC/50Hz, 4S, 40A | 1 |
| 286586 | EATON | PL6-B6/3 | Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=6A | 1 |
| 286589 | EATON | PL6-B16/3 | Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=16A | 1 |
| 286516 | EATON | PL6-B2/1 | Jistič PL6, charakteristika B, 1-pólový, Icn=6kA, In=2A | 1 |
| 286590 | EATON | PL6-B20/3 | Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=20A | 2 |
