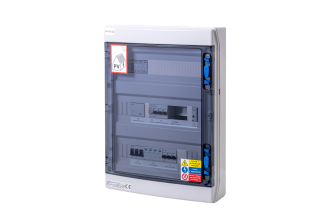

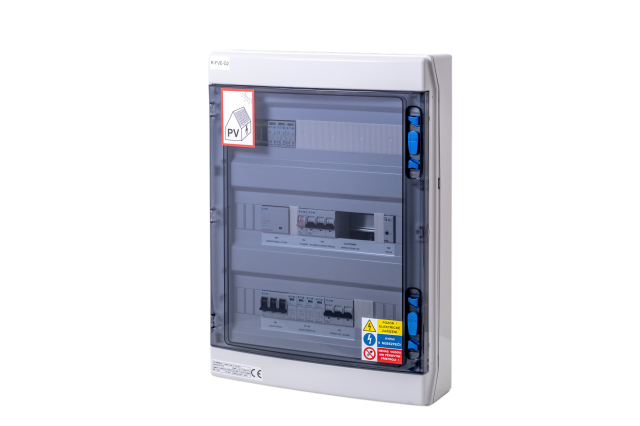

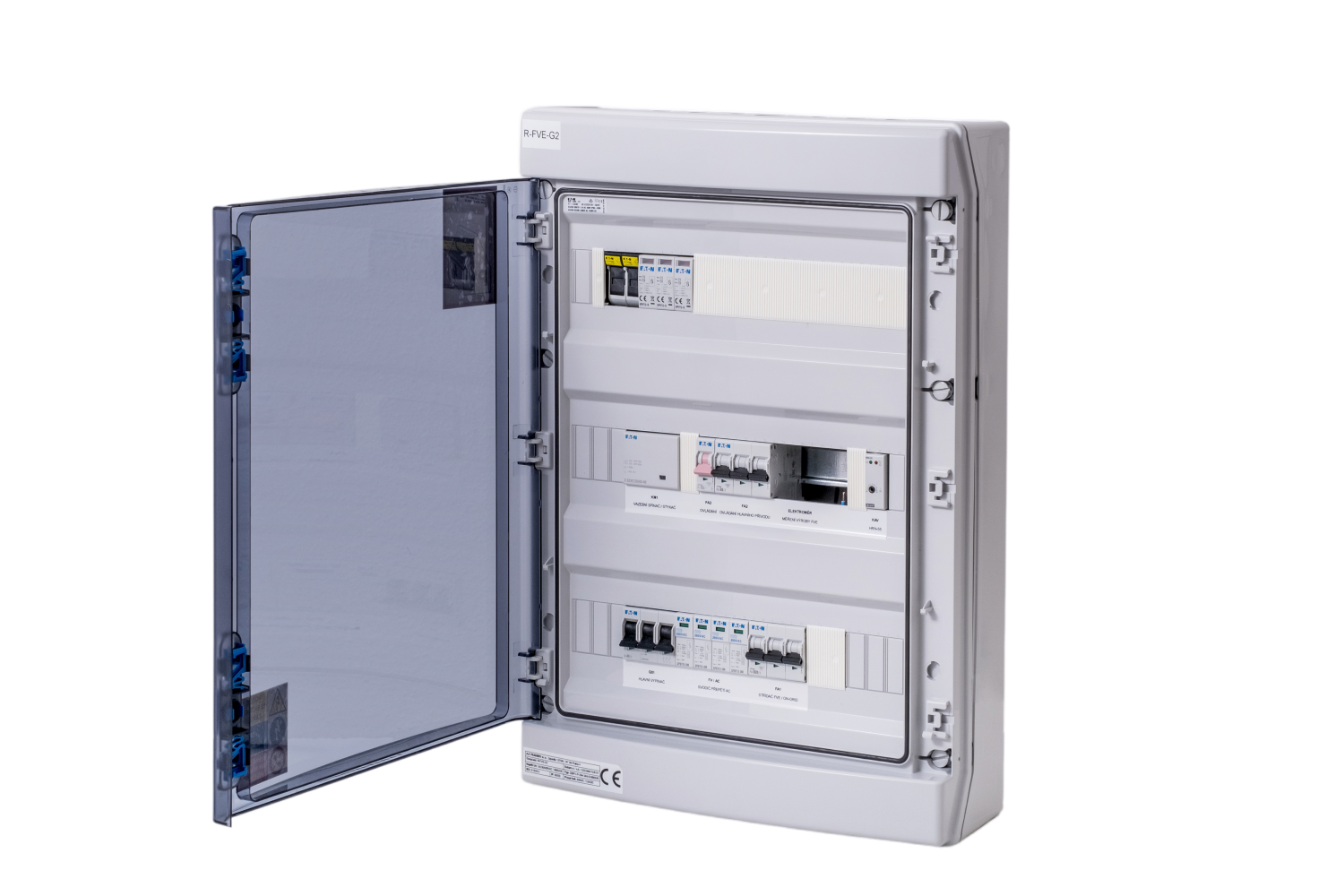

Schaltanlage R-FVE-G2 – Schutzklasse I+II (mit AC-Ableiter)

AC+DC-Schalttafeln für die Wandmontage, IP65, zum Betrieb eines dreiphasigen Photovoltaik-Kraftwerks ( typischerweise ein Growatt 4 bis 10K Wechselrichter ).

Ein unbestreitbarer Vorteil ist der minimale Eingriff in die Kundenschalttafel – der Smartmeter (Wechselrichtermessung), der gemeinsame Ableitpunkt und alle Sicherungen sind Teil dieser Schalttafel. Es genügt also, eine Schleife zwischen der Hauptschalttafel und dem Standort der Technologie zu erstellen.

Hinweis: Smartmeter gehören nicht zum Lieferumfang von AZ TRADERS sro. Wenn der Kunde Smartmeter mitbringt, können wir diese in die Schalttafeln einbauen.

Die Schaltanlage verfügt außerdem über eine Notabschaltung des HDO-Wechselrichters (N0%). Die Schaltanlage R-FVE-A40-1 ist für einen Hauptschalter in einer Säule mit maximal 40 A ausgelegt. Sie enthält außerdem DC-Sicherungstrennschalter und Überspannungsableiter.

Liste der Hauptkomponenten:

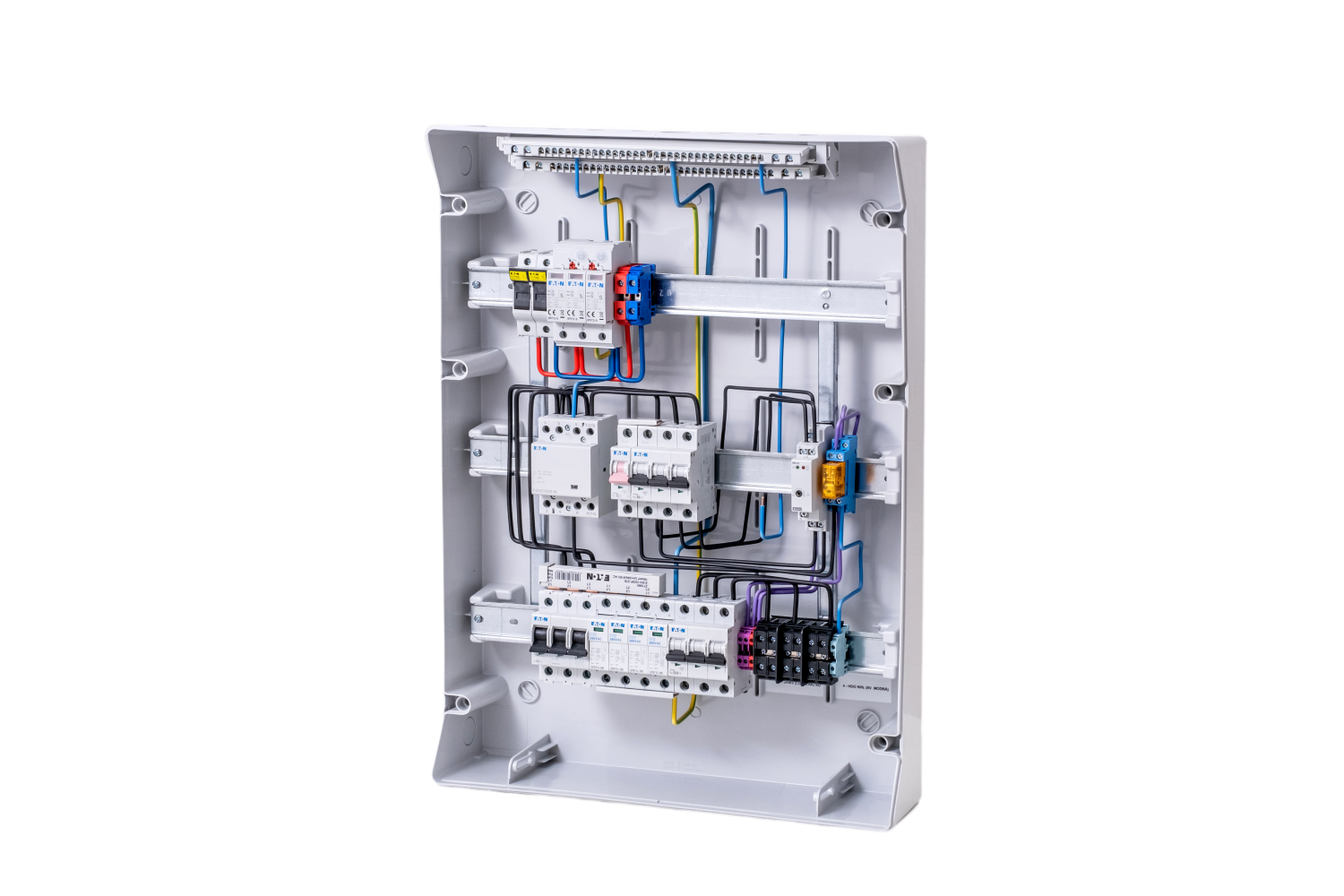

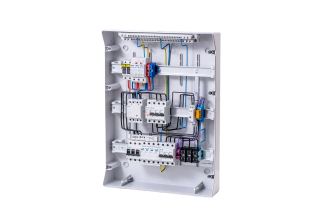

EATON-Schalttafel IKA-3/54-ST , Überspannungsableiter Klasse T1+T2 EATON SPBT12-280/4 , Hauptschalter EATON IS40/3 , EATON Wechselrichtersicherung PL6-B16/1 , Schütz inkl. Überwachungsrelais ELKO HRN-55 und EATON-Schütz Z-SCH230/40-40 , Schutz für Messung und Steuerung, EATON PL6-Leistungsschalter + Relais für die HDO-Notsteuerung. EATON-Überspannungsableiter SPPVT12-10-2+PE oder EATON SPPVT2-10-2+PE . EATON CHPV2U Sicherungslasttrennschalter inklusive EATON gPV-Sicherungen PV-15A10F .

Wichtigste Parameter
