Schaltanlage R-FVE-H

EAN: 8594217350291 Artikelnummer: R-FVE-H

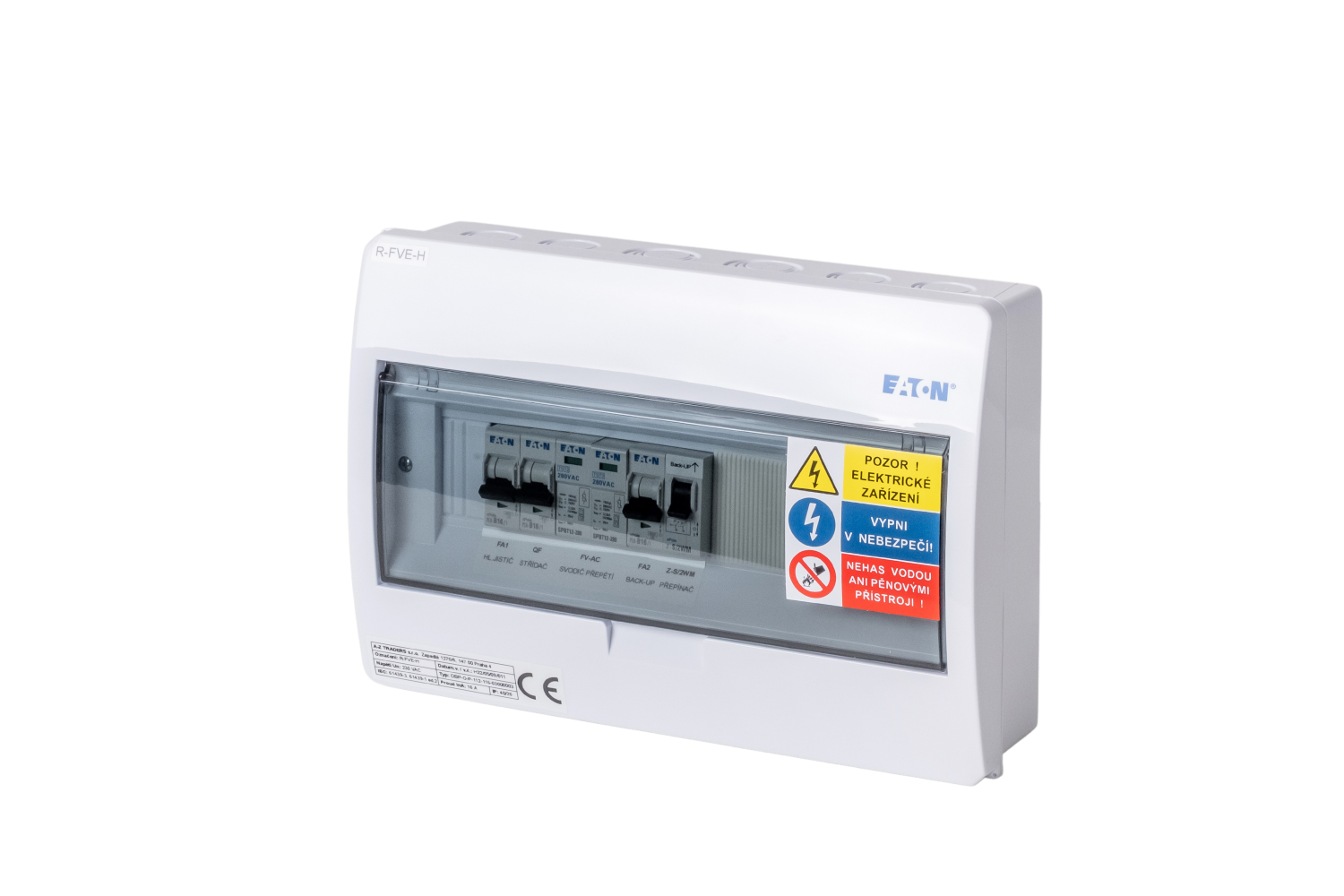

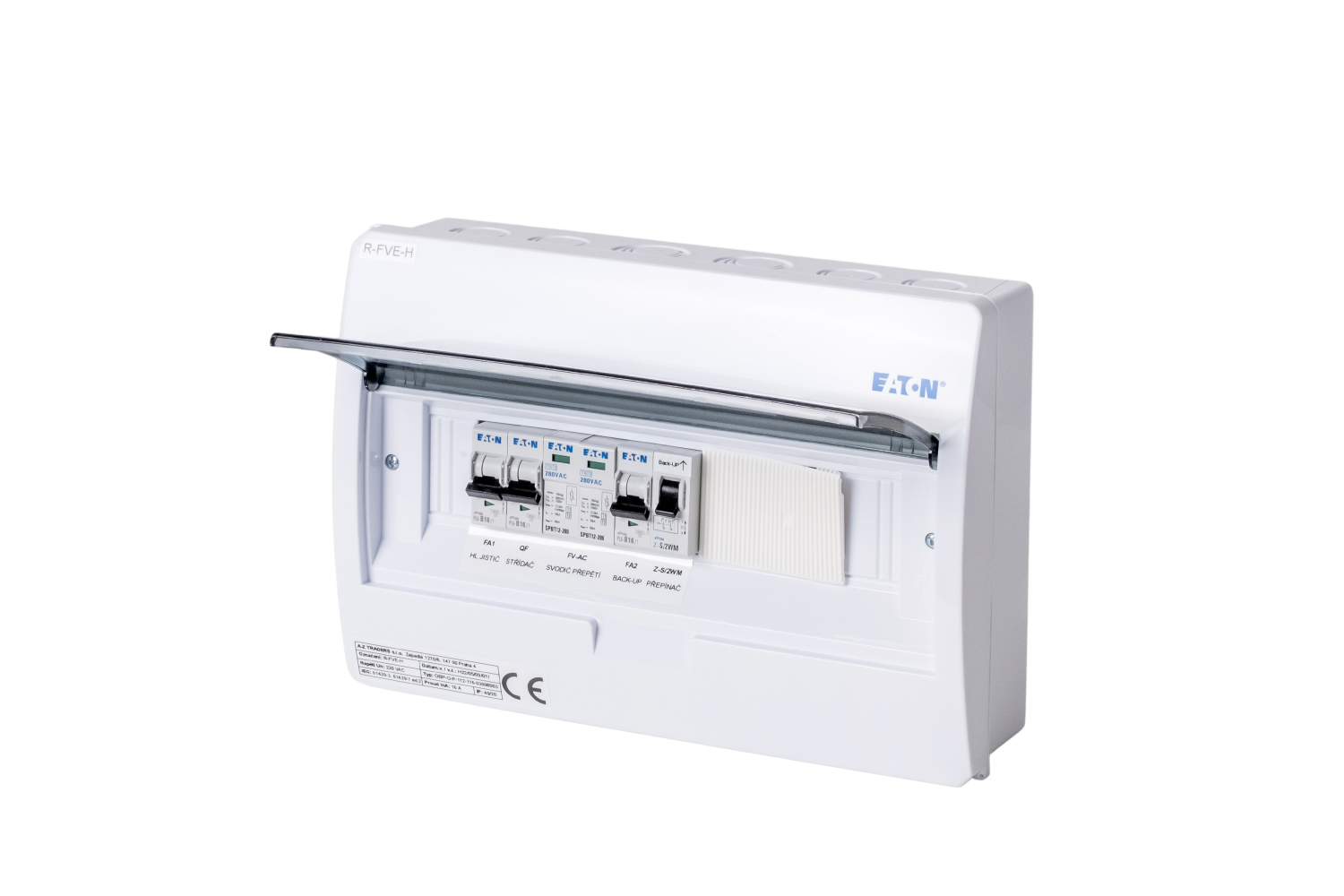

AC-Schaltschrank für die Wandmontage, IP40/20, der als Eingangs-/Ausgangsschaltschrank (am Wechselrichter) für einphasige Photovoltaik-Kraftwerke (typischerweise Goodwe 3648-EM und 3648D-ES Wechselrichter) dient, um im Fehlerfall oder bei Abschaltung des Wechselrichters den Schutz der Ausgänge und Abgänge inkl. Schalter zu gewährleisten.

Mehr Informationen

Die Preise sind nur für registrierte Benutzer sichtbar .

PRODUKTBESCHREIBUNG

Produktbeschreibung

Sein Vorteil liegt in seiner geringen Größe und der Möglichkeit, ihn mit anderen AC-Schalttafeln nebeneinander oder untereinander zu „stapeln“, was die Installation auch in Bereichen mit begrenztem Platz ermöglicht.

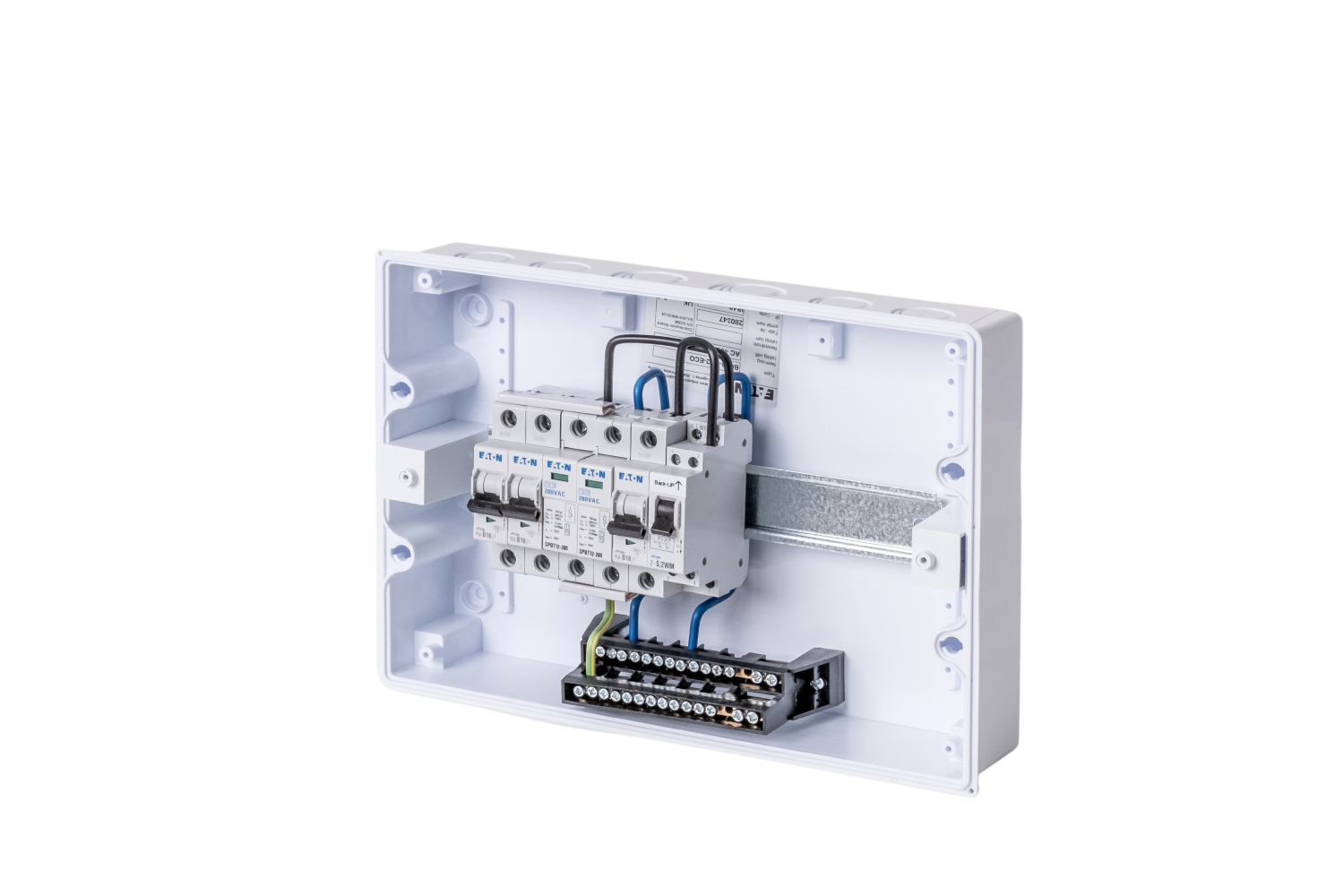

Die Schaltanlage ist mit einem AC-Überspannungsableiter, B16/1-Leistungsschaltern zum Schutz des Eingangs zum Wechselrichter und des Ausgangs für Backup-Stromkreise sowie einem manuellen zweipoligen Schalter zum Überbrücken der Backup-Stromkreise während des Betriebs oder wenn der Wechselrichter ausgeschaltet ist, ausgestattet.

Geeignet zur Kombination mit den Schalttafeln R-FVE-DC1, R-FVE-DC2 und R-FVE-BAT100 für den DC-Teil der Anlage und dem R-FVE-Z1 für die Steckdosen.

Wichtigste Parameter

Verwenden	Handbuch für Backup-Systeme für das gesamte Haus
Wechselrichtertyp	Ohne Messung / Nicht im Schaltschrank platziert

Marken von Wechselrichtern

Passend für Growatt	Ja
passend für Solis	Ja
Passend für GoodWe	Ja
Passend für DEYE	Ja
Geeignet für Solax	Ja

Wechselrichterparameter

Wechselrichterleistung (max. kW)	3.7kW
Geeignet für Hybrid-Wechselrichter	Ja
Geeignet für Netzwechselrichter	NEIN

Installation von Schalttafeln

Option mit zwei Wechselrichtern

NEIN

Andere Parameter

UV-Beständigkeit	NEIN
IP-Schutz	40/20
Wechselrichter-Schutzschalter	16
Anzahl der Phasen	1

Code	Hersteller	Produkt	Beschreibung	Stückzahl
280347	EATON	BC-O-1/12-ECO	Aufputzverteiler, transparente Kunststofftür, 1-reihig, 12 Module	1
248346	EATON	ZS/2WM	Schalter 2-Wege-Kontakte, 16A	1
158306	EATON	SPBT12-280/1	Überspannungsableiter Klasse T1+T2 (B+C), 1-polig	2
286521	EATON	PL6-B16/1	Leitungsschutzschalter PL6, Charakter B, 1-polig, Icn=6kA, In=16A	3
