Schalttafel R-AC-32-N0 IKA

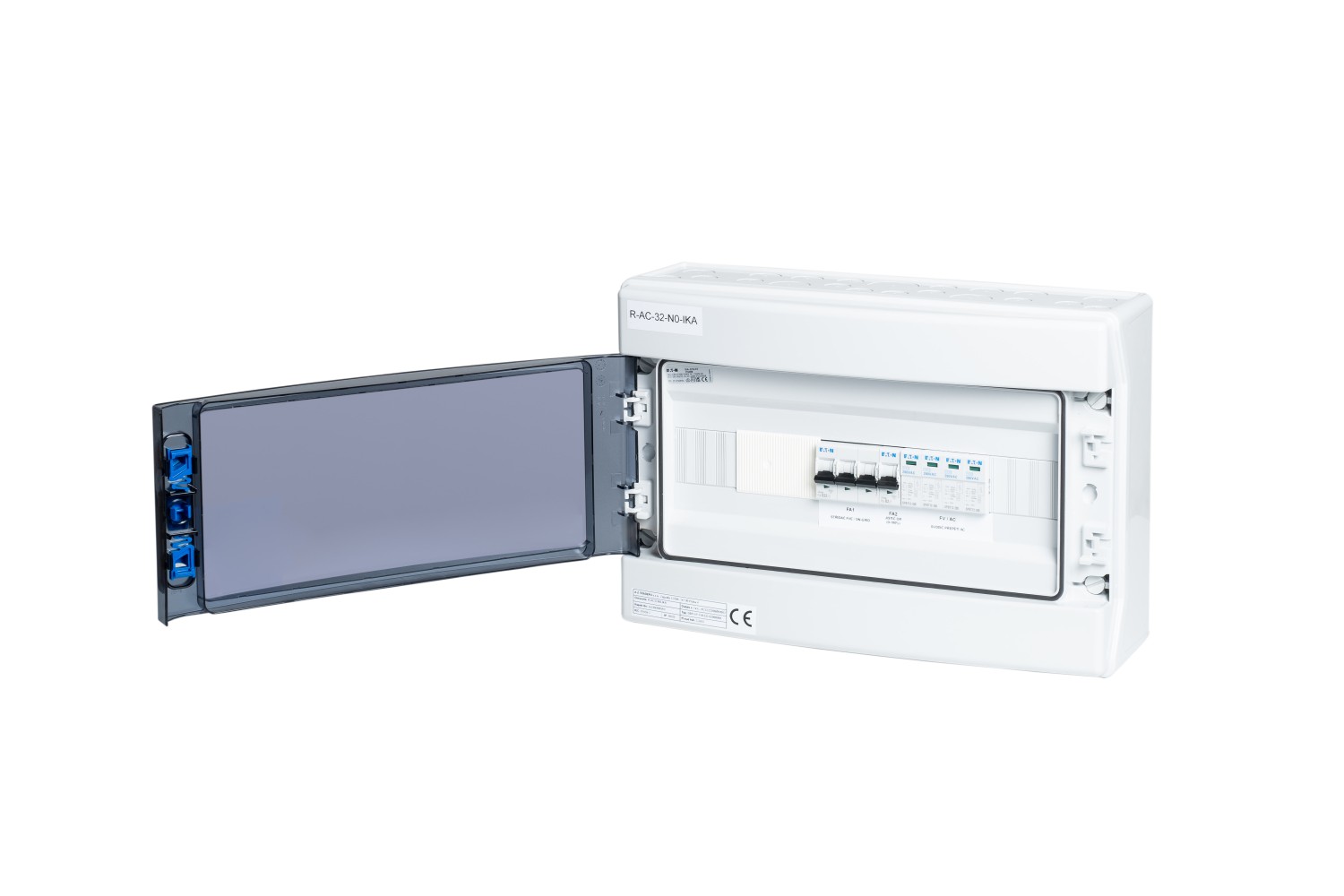

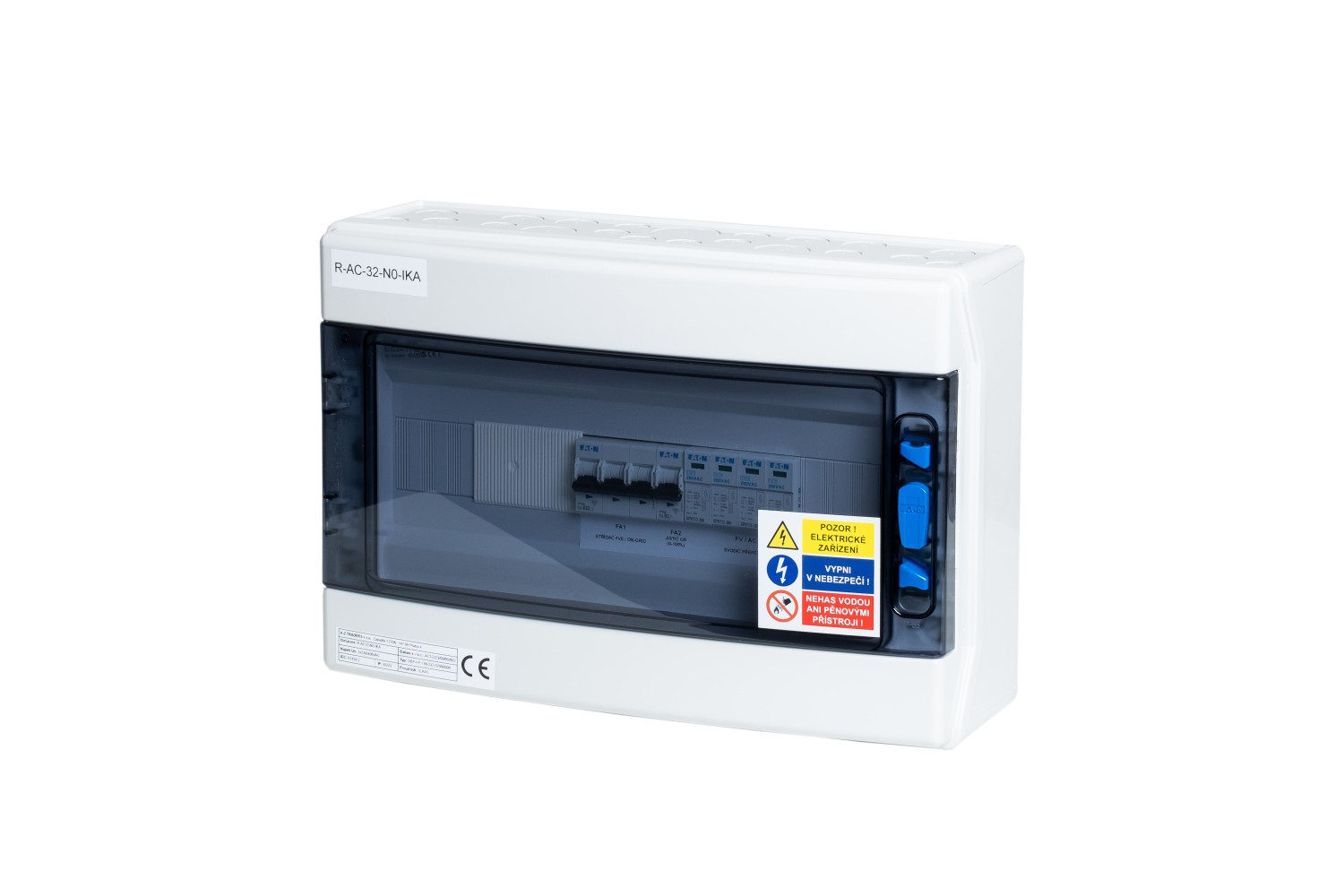

AC-Schalttafel für die Wandmontage, IP65/20 °C, dient als Eingangsschalttafel (am Wechselrichter) für dreiphasige Photovoltaik-Kraftwerke (typische Wechselrichter: GOODWE, SOLAX, GROWATT, WATTSONIC und andere).

Sein Vorteil liegt in der geringen Größe und der Möglichkeit, ihn mit anderen AC-Schalttafeln nebeneinander oder untereinander zu „stapeln“, wodurch die Installation auch in Bereichen mit begrenztem Platz möglich ist.

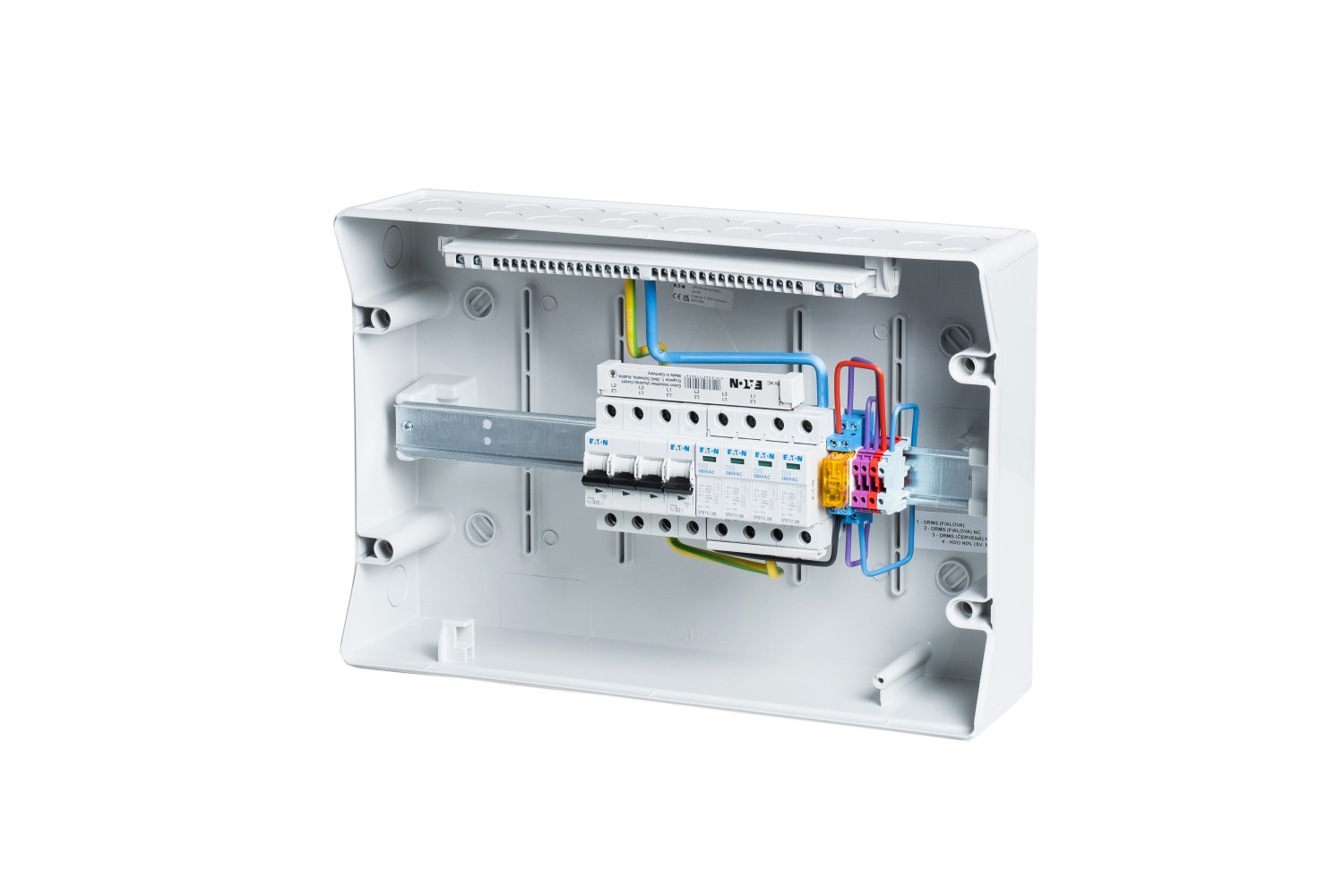

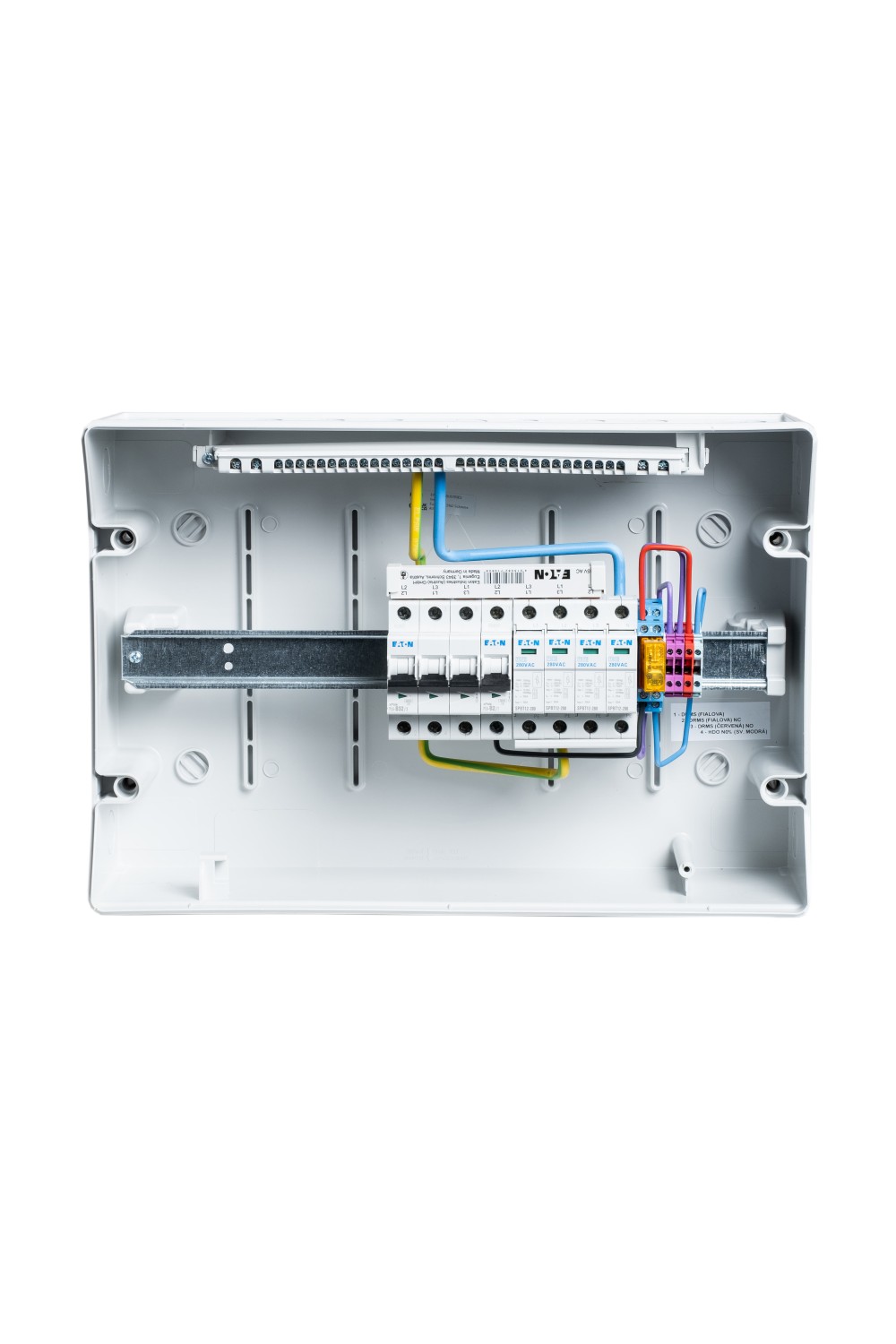

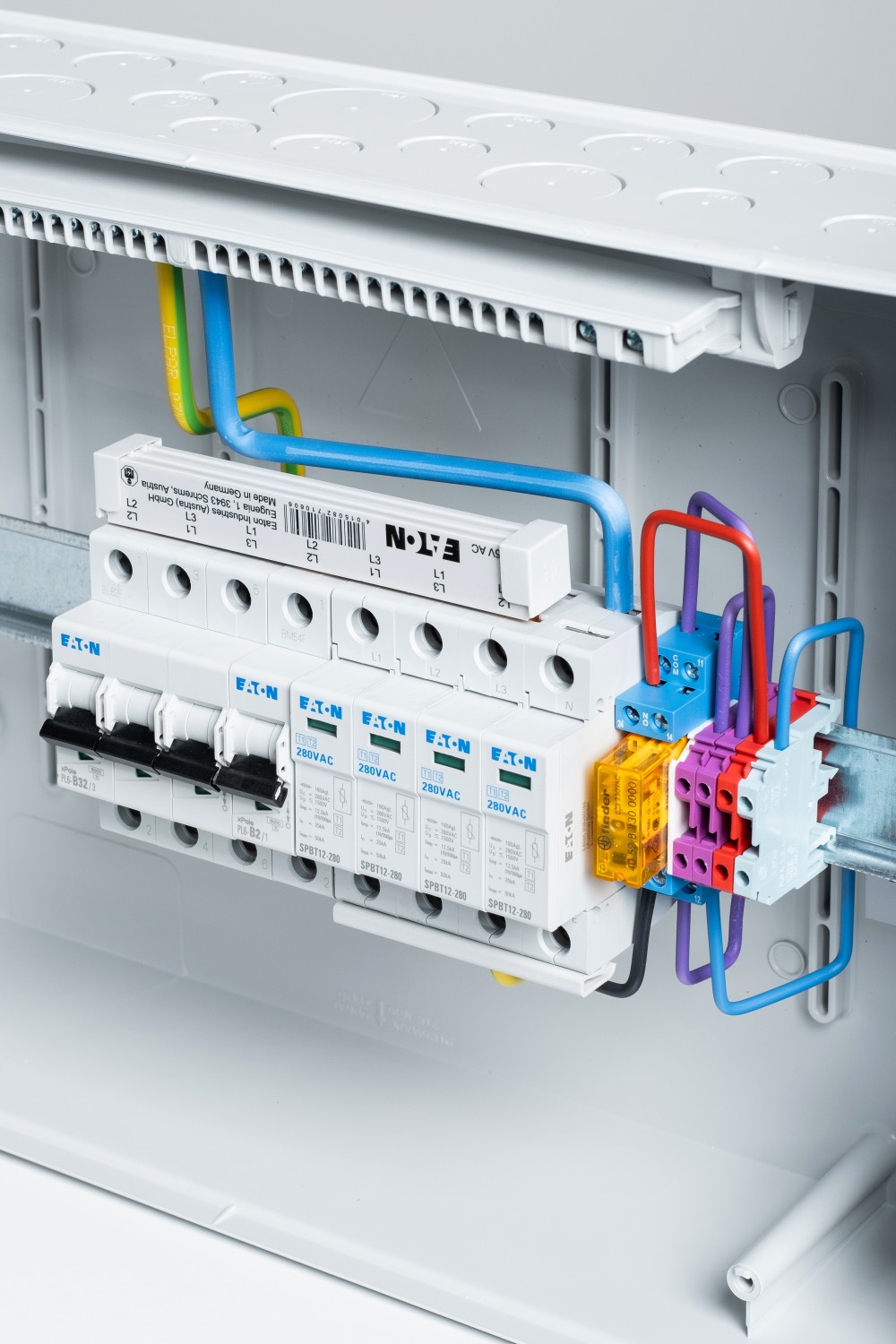

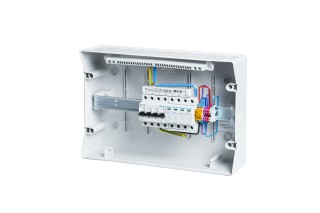

Die Schalttafel ist mit einem AC-Überspannungsableiter T1+T2 und einem Leistungsschalter B32/3 zur Sicherung des Eingangs zum Wechselrichter ausgestattet. Darüber hinaus ist ein Leistungsschalter B2/1 vorhanden, der den SOCKET/RELAY Finder sichert und die Einhaltung der Verteilungsbedingungen (Öffner- und Schließerkontakt sowie Mittenkontakt sind im Lieferumfang enthalten) gewährleistet. Dies gewährleistet die Verwendung mit allen auf dem Markt erhältlichen Wechselrichtertypen.

Geeignet zur Kombination mit der Schaltanlage R-FVE-DC2T1-IKA, R-FVE-DC3T1-IKA für den DC-Teil der Anlage und der Schaltanlage R-FVE-A40-2 für Backup-Stromkreise mit manuellem Schalter (Wechselrichter-Bypass) oder der Schaltanlage R-FVE-Z4 mit Fehlerstrom-Schutzschalter, Steckdosen und Sicherungen.

Wichtigste Parameter

Andere Parameter

Wechselrichterparameter

Marken von Wechselrichtern

Installation von Schalttafeln
