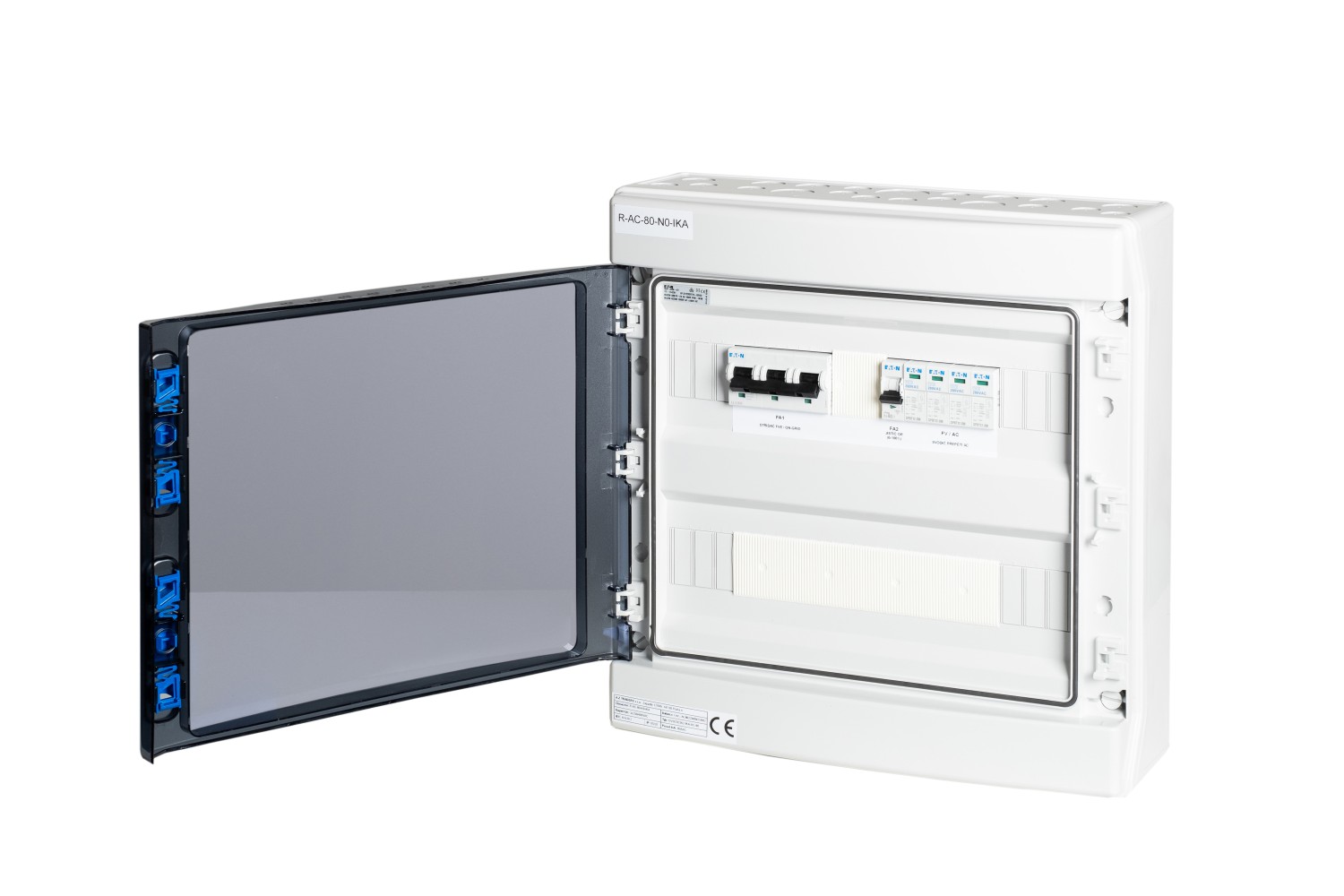

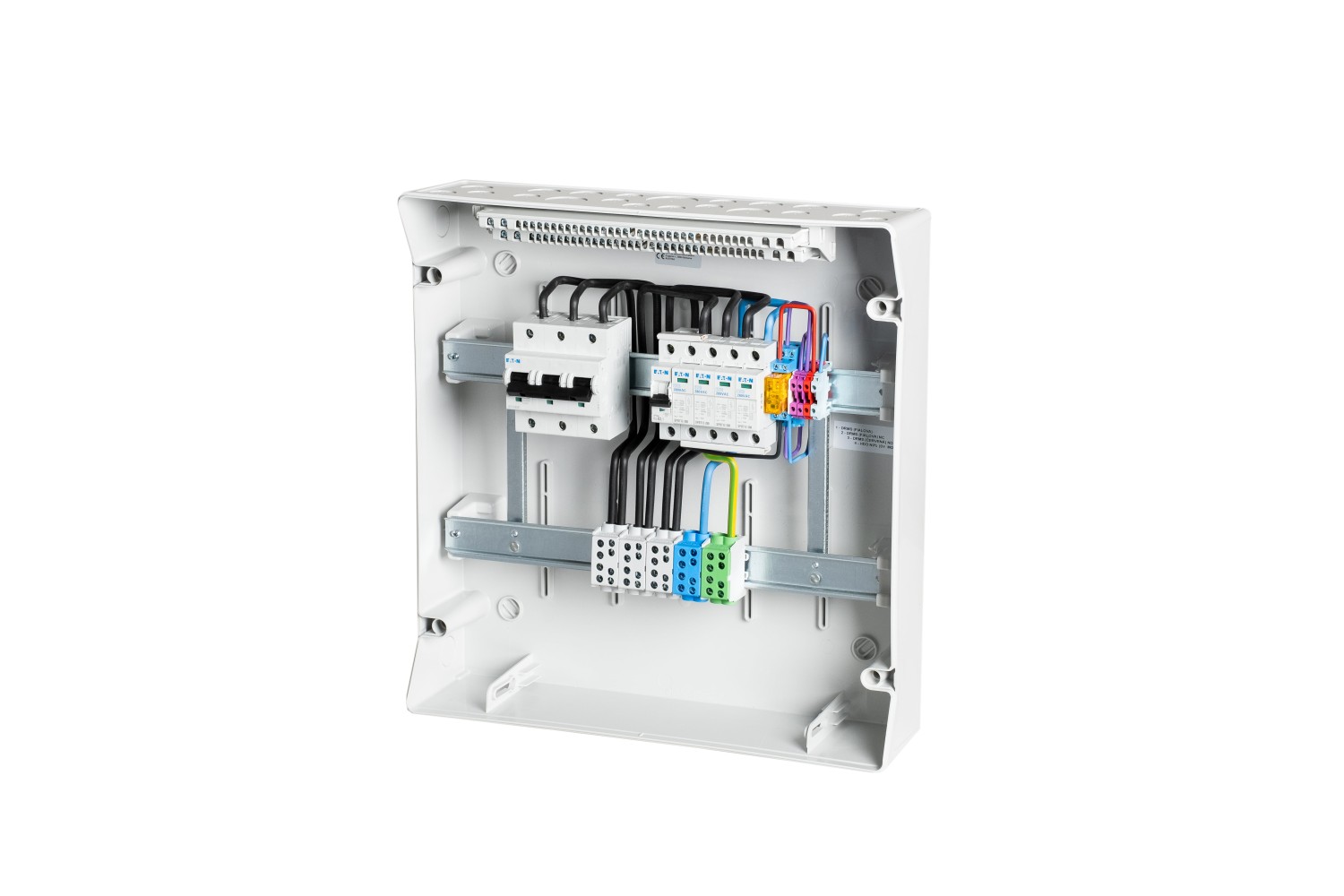

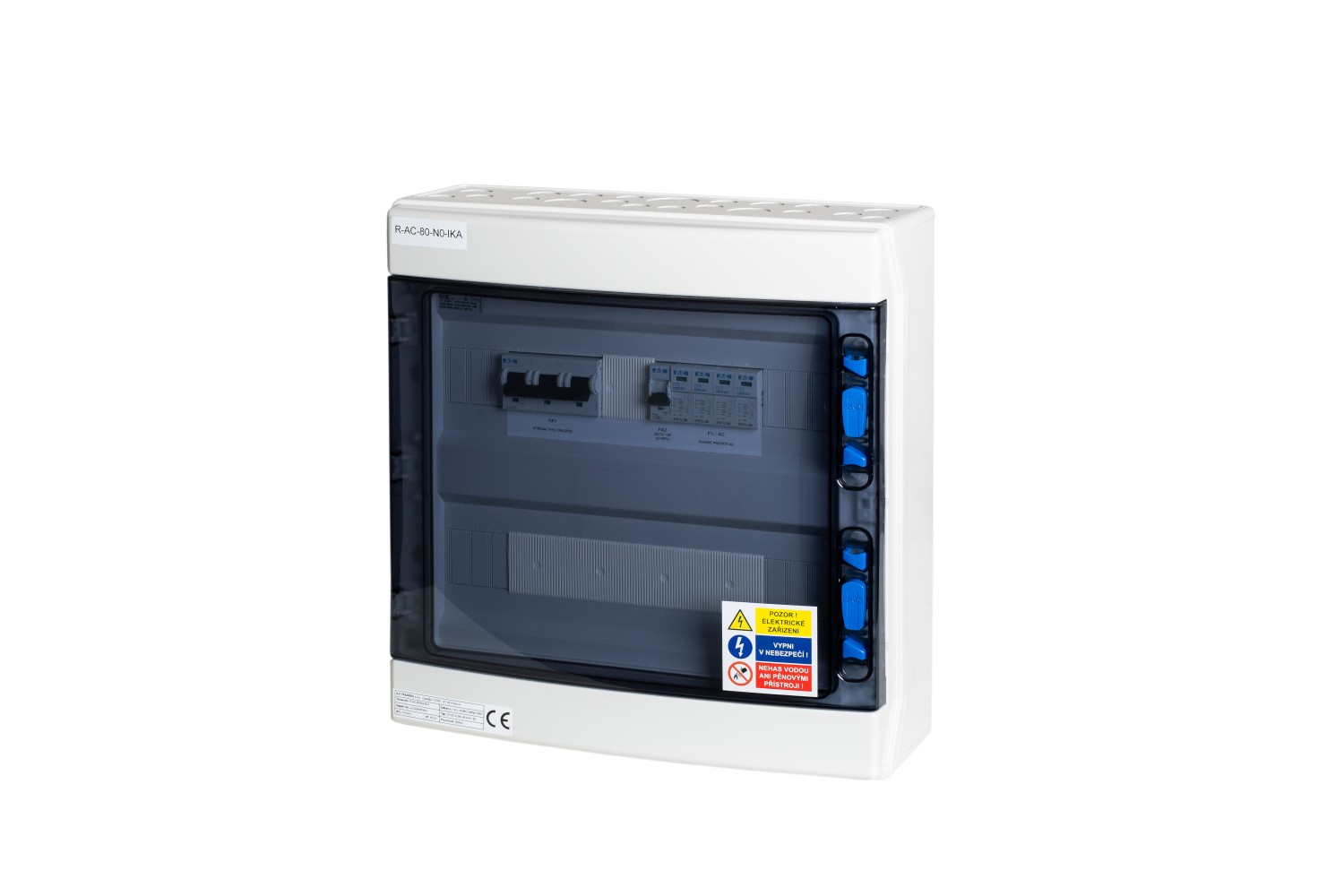

Schalttafel R-AC-80-N0 IKA

AC-Schalttafel für die Wandmontage, IP65/20 °C, dient als Eingangsschalttafel (am Wechselrichter) für dreiphasige Photovoltaik-Kraftwerke (typischerweise Wechselrichter: GOODWE, SOLAX, GROWATT, WATTSONIC und andere).

Sein Vorteil liegt in seiner geringen Größe und der Möglichkeit, ihn mit anderen AC-Schalttafeln nebeneinander oder untereinander zu „stapeln“, was die Installation auch in Bereichen mit begrenztem Platz ermöglicht.

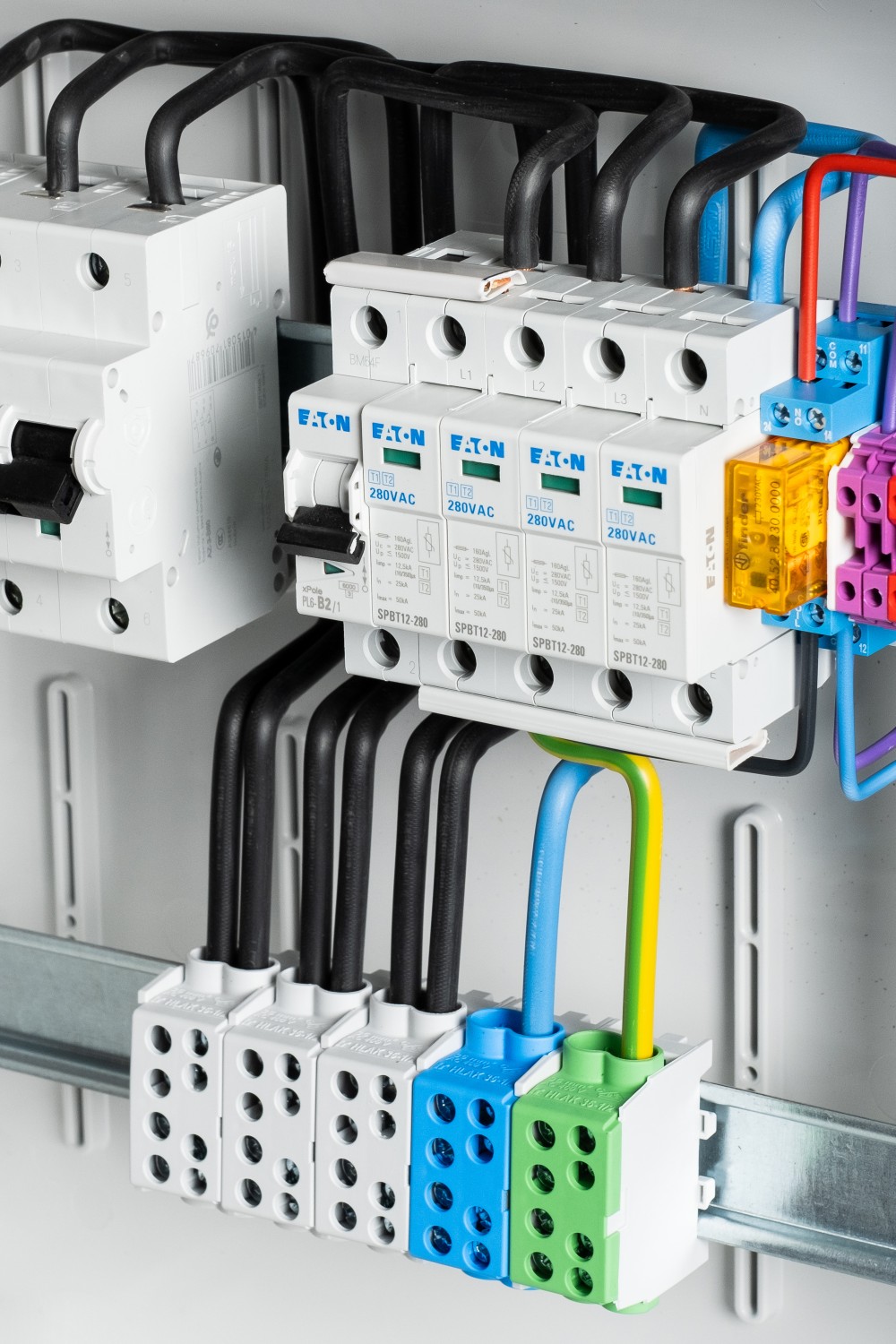

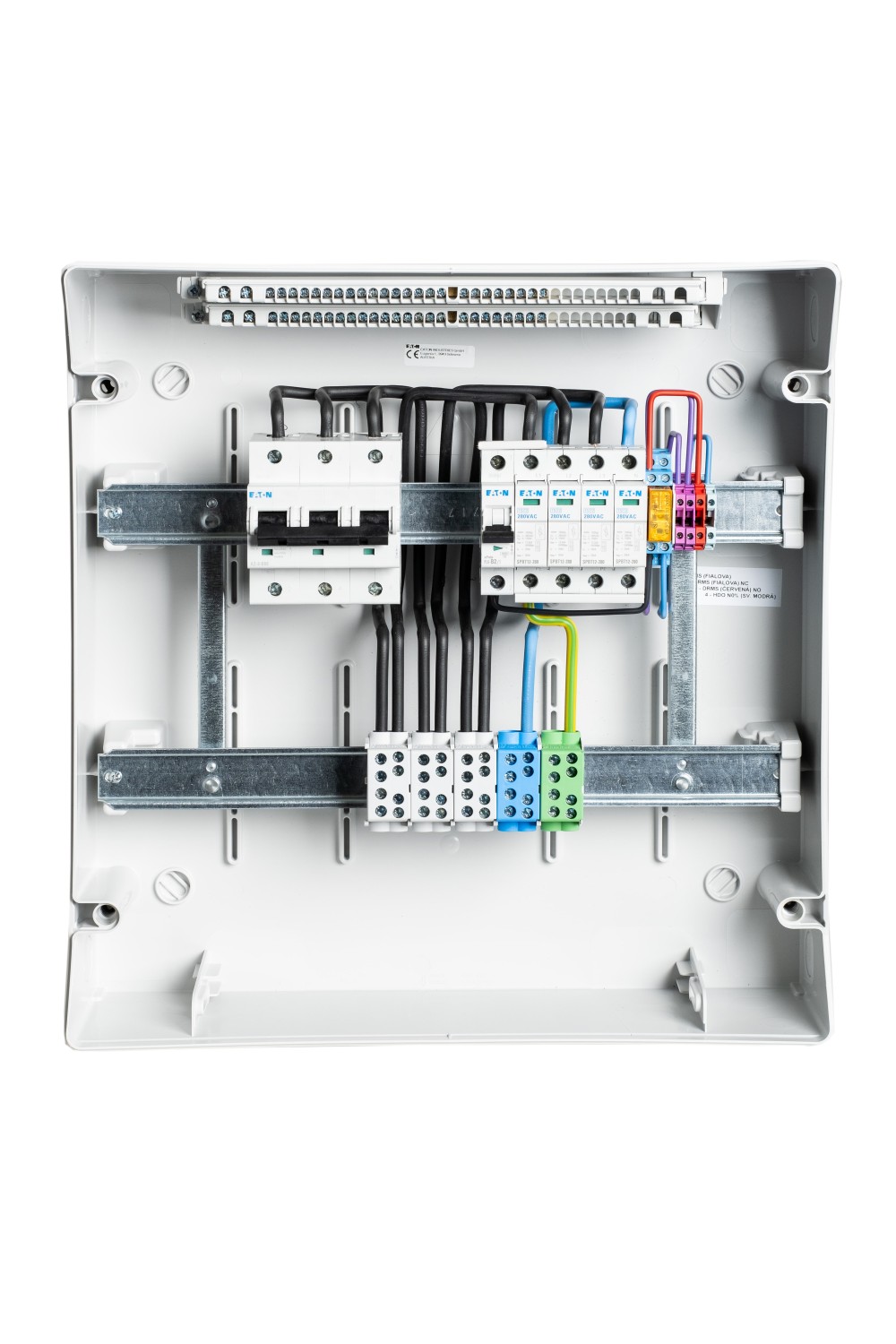

Die Schalttafel ist mit einem AC-Überspannungsableiter T1+T2 und einem B80/3-Leistungsschalter zum Schutz des Wechselrichtereingangs ausgestattet. Darüber hinaus schützt ein B2/1-Leistungsschalter die Finder-Steckdose/das Finder-Relais, wodurch die Einhaltung der Verteilungsbedingungen sichergestellt wird (Öffner- und Schließerkontakt sowie Mittenkontakt sind im Lieferumfang enthalten). Dies gewährleistet die Verwendung mit allen marktüblichen Wechselrichtertypen.

Kombinierbar mit der Schaltanlage R-FVE-DC5T1-IKA, R-FVE-DC6T1-IKA oder bis zu R-FVE-DC9T1-IKA für den DC-Teil der Anlage und der Schaltanlage R-FVE-A40-2 für Backup-Stromkreise mit Handschalter (Wechselrichter-Bypass) oder der Schaltanlage R-FVE-Z4 mit Fehlerstrom-Schutzschalter, Steckdosen und Sicherungen.

Wichtigste Parameter

Andere Parameter

Wechselrichterparameter

Marken von Wechselrichtern

Installation von Schalttafeln
