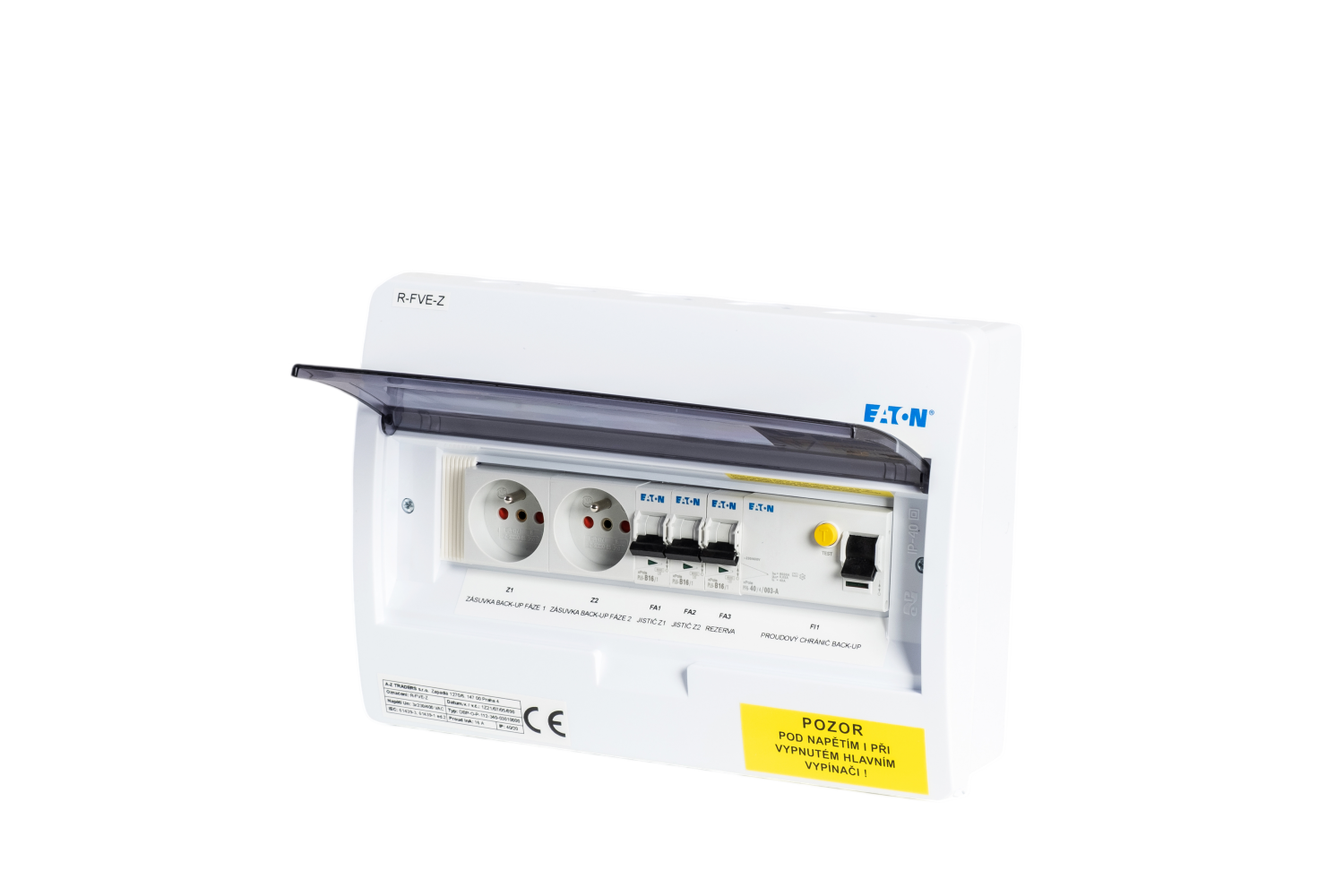

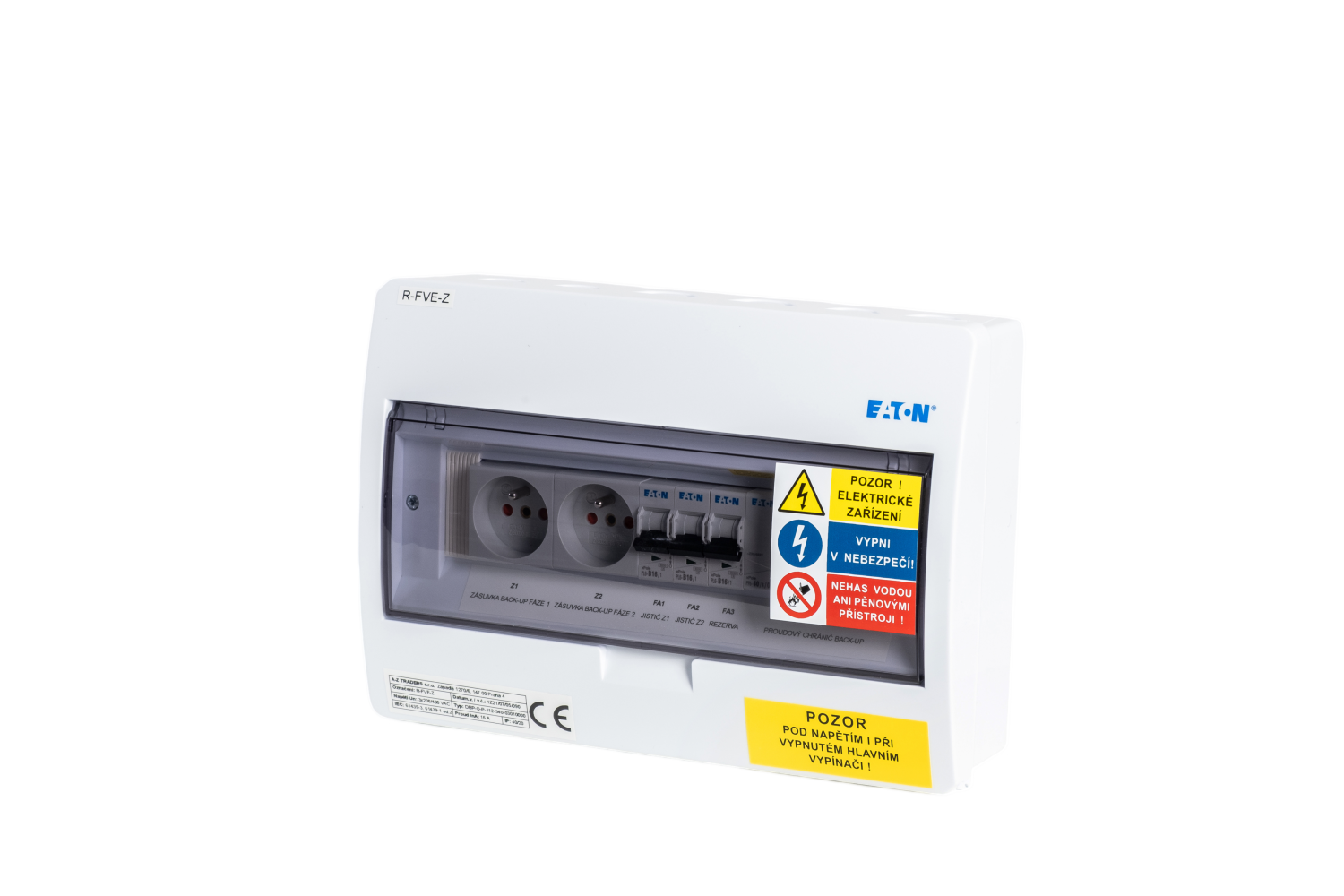

Schalttafel R-FVE-Z3

EAN: 8594217350406 Artikelnummer: R-FVE-Z3

AC-Verteiler für Wandmontage, IP40/20 als Ausgangsverteiler
(am Wechselrichter) für dreiphasige Photovoltaik-Kraftwerke (typischerweise GoodWe 4 bis 10K-ET Wechselrichter).

Mehr Informationen

Die Preise sind nur für registrierte Benutzer sichtbar .

PRODUKTBESCHREIBUNG

Produktbeschreibung

AC-Verteiler für Wandmontage, IP40/20 als Ausgangsverteiler
(am Wechselrichter) für dreiphasige Photovoltaik-Kraftwerke (typischerweise GoodWe 4 bis 10K-ET Wechselrichter).

Wenn es nicht möglich ist, ausgewählte Stromkreise in der vorhandenen Schalttafel als Backup zu verwenden, können nur Steckdosen und ein Backup-Leistungsschalter für ausgewählte Geräte verwendet werden.

Sein Vorteil liegt in seiner geringen Größe und der Möglichkeit, ihn mit anderen AC-Schalttafeln nebeneinander oder untereinander zu „stapeln“, was die Installation auch in Bereichen mit Platzmangel ermöglicht.

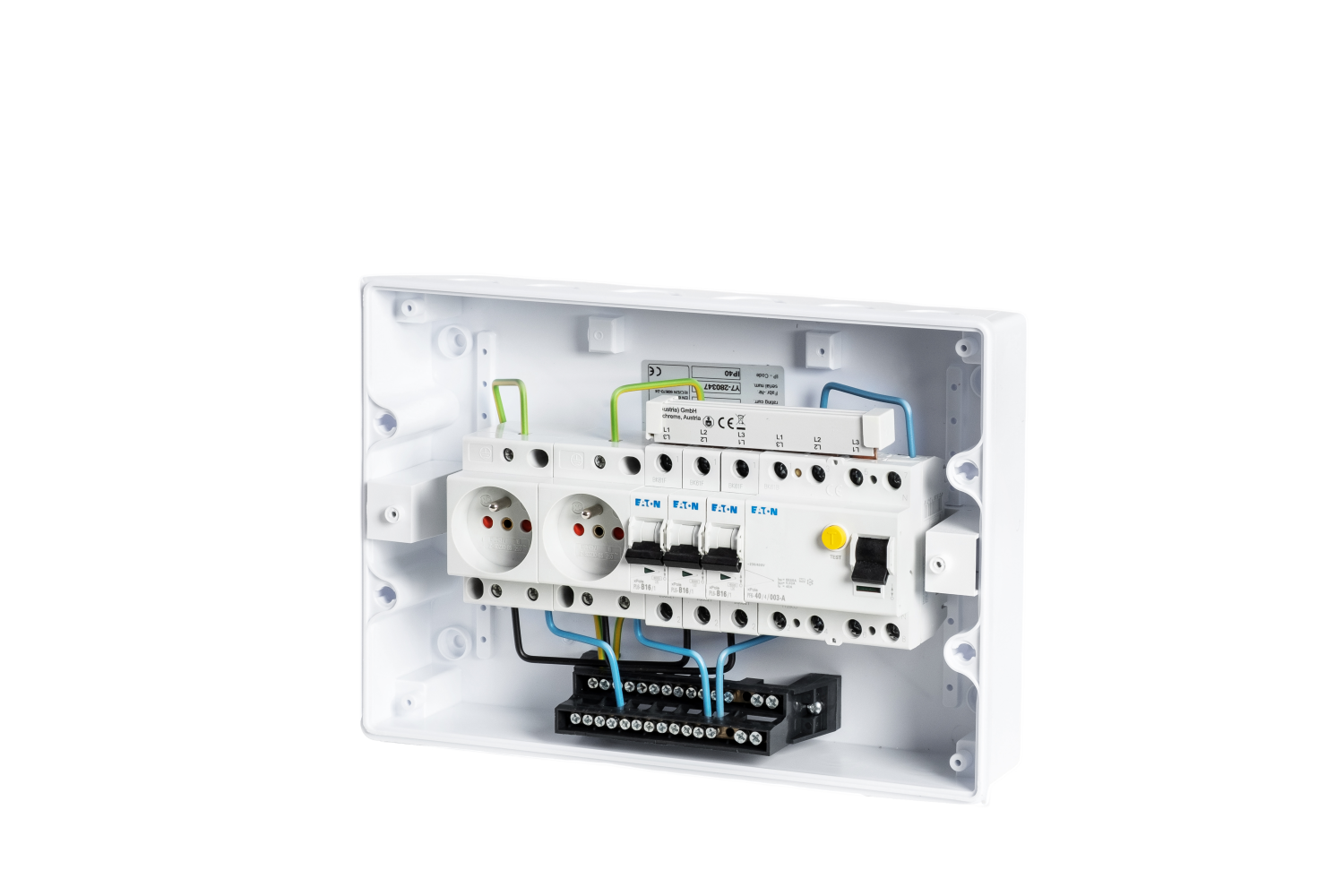

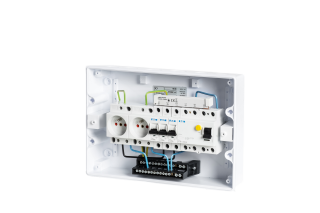

Die Schaltanlage ist mit einem Leitungsschutzschalter B16/1 zur Absicherung von zwei Steckdosen und einer Reserve für ein separates Verbrauchergerät vom Wechselrichter-Backup sowie einem Fehlerstromschutzschalter Typ A ausgestattet.

Geeignet zur Kombination mit den Schalttafeln R-FVE-DC1, R-FVE-DC2 für den DC-Teil der Anlage und der Schalttafel R-FVE-M4, die für den Wechselrichtereingang vorgesehen ist.

Wichtigste Parameter

Verwenden	Systeme mit Zwei-Sockel-Backup
Wechselrichtertyp	Alle Arten von Wechselrichtern

Andere Parameter

UV-Beständigkeit	NEIN
IP-Schutz	40/20
Wechselrichter-Schutzschalter	16
Anzahl der Phasen	3

Wechselrichterparameter

Wechselrichterleistung (max. kW)	11kW
Geeignet für Hybrid-Wechselrichter	Ja
Geeignet für Netzwechselrichter	NEIN

Marken von Wechselrichtern

Passend für Growatt	Ja
passend für Solis	Ja
Passend für GoodWe	Ja
Passend für DEYE	Ja
Geeignet für Solax	Ja

Installation von Schalttafeln

Option mit zwei Wechselrichtern

NEIN

Code	Hersteller	Produkt	Beschreibung	Stückzahl
280347	EATON	BC-O-1/12-ECO	Aufputzverteiler, transparente Kunststofftür, 1-reihig, 12 Module	1
286521	EATON	PL6-B16/1	Leitungsschutzschalter PL6, Charakter B, 1-polig, Icn=6kA, In=16A	1
112933	EATON	PF6-40/4/003-A	Schutzschalter Ir=250A, Typ A, 4-polig, Idn=0,03A, In=40A	1
266876	EATON	Z-SD230-BS	DIN-Schienen-Steckdose mit Shutter und Stift	2
