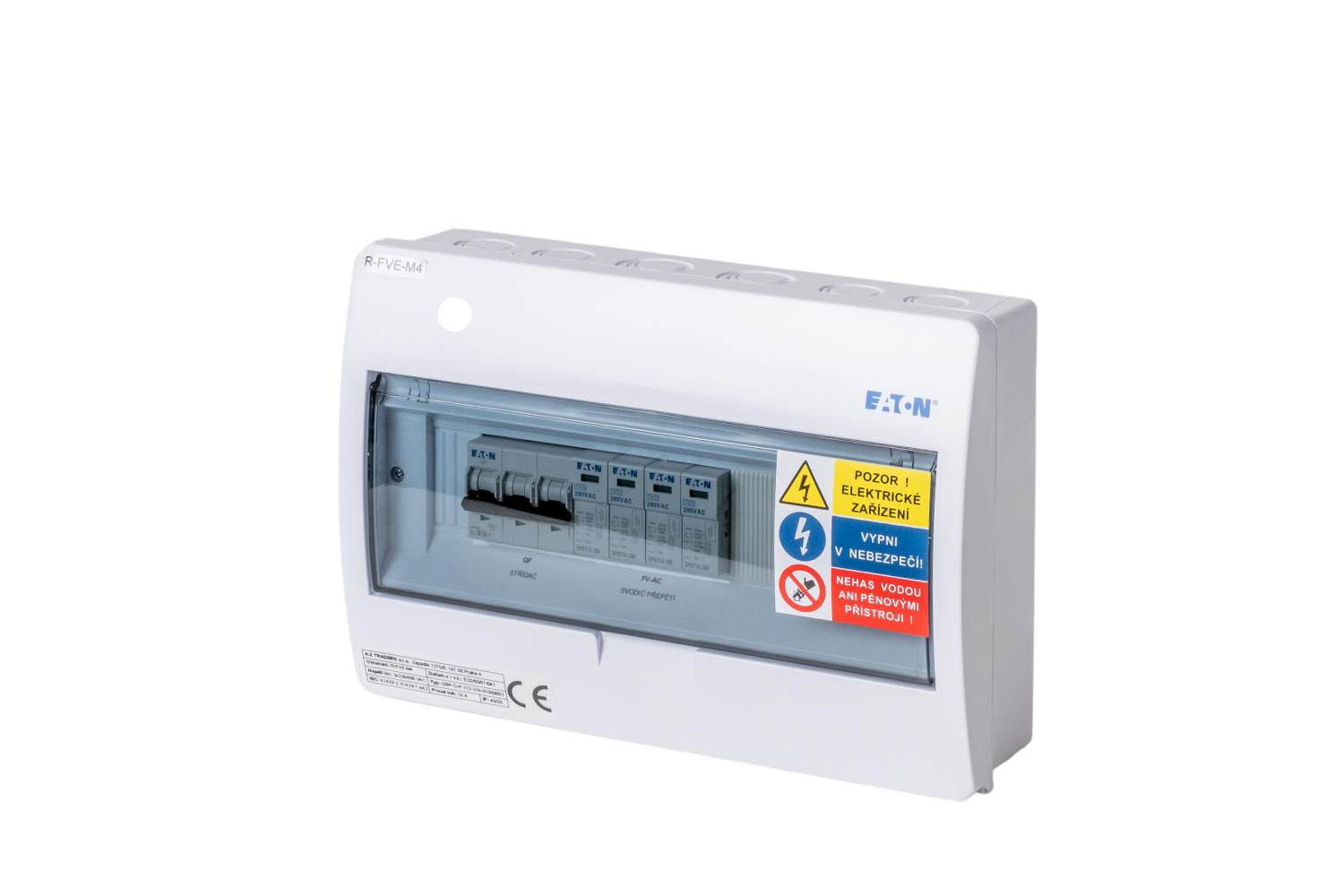

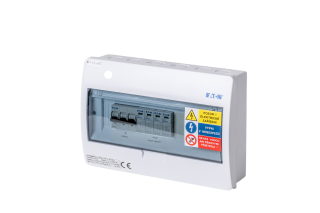

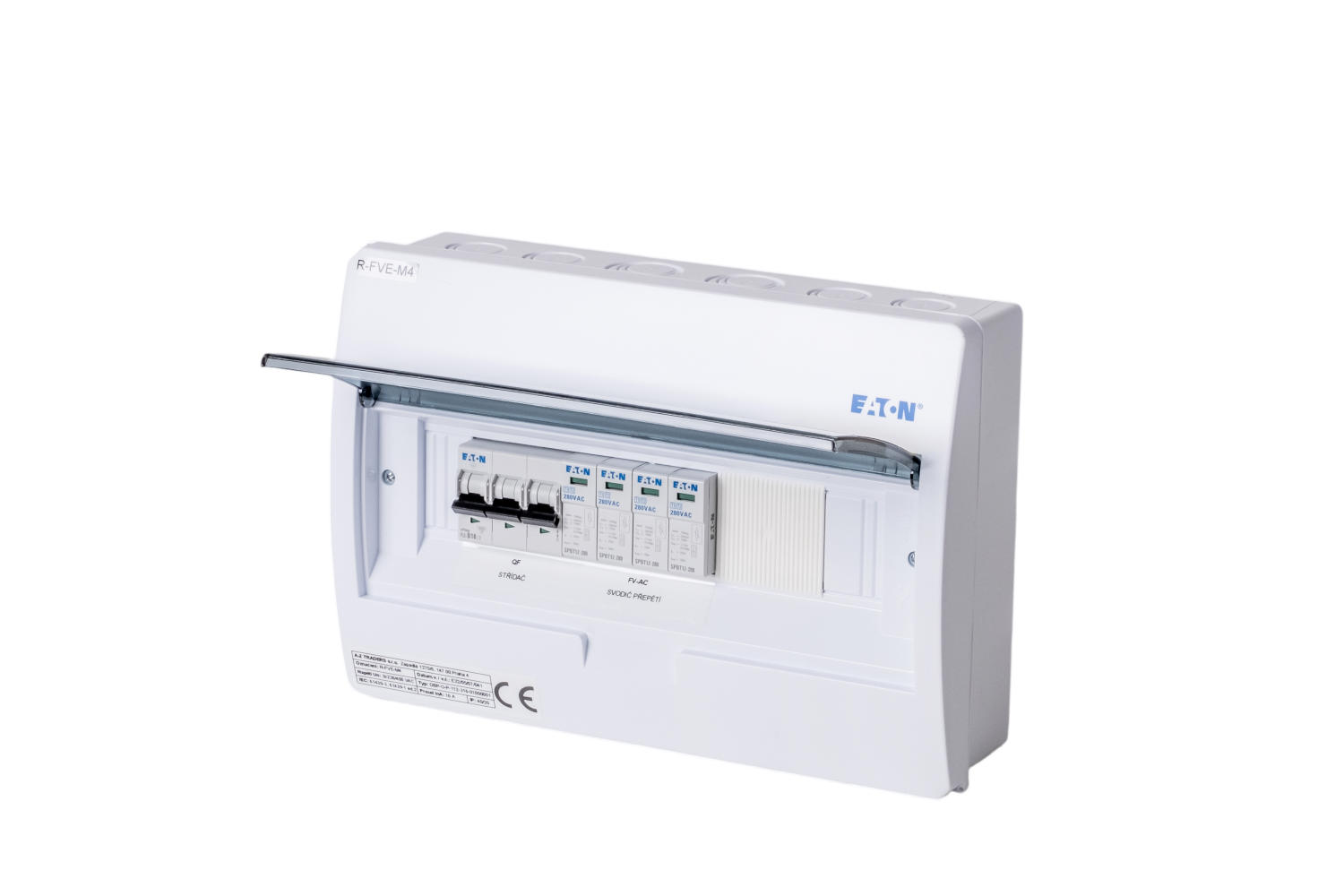

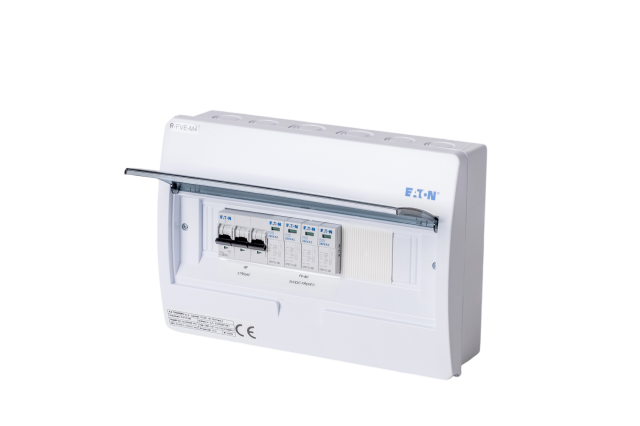

Schalttafel R-FVE-M4

EAN: 8594217350314 Artikelnummer: R-FVE-M4

AC-Schalttafel für die Wandmontage, IP40/20, dient als Eingangsschalttafel (am Wechselrichter) für dreiphasige Photovoltaik-Kraftwerke (typischerweise Goodwe 4 bis 10K-DT, Goodwe 4 bis 10K-ET Wechselrichter).

Mehr Informationen

Die Preise sind nur für registrierte Benutzer sichtbar .

PRODUKTBESCHREIBUNG

Produktbeschreibung

Sein Vorteil liegt in seiner geringen Größe und der Möglichkeit, ihn mit anderen AC-Schalttafeln nebeneinander oder untereinander zu „stapeln“, was die Installation auch in Bereichen mit begrenztem Platz ermöglicht.

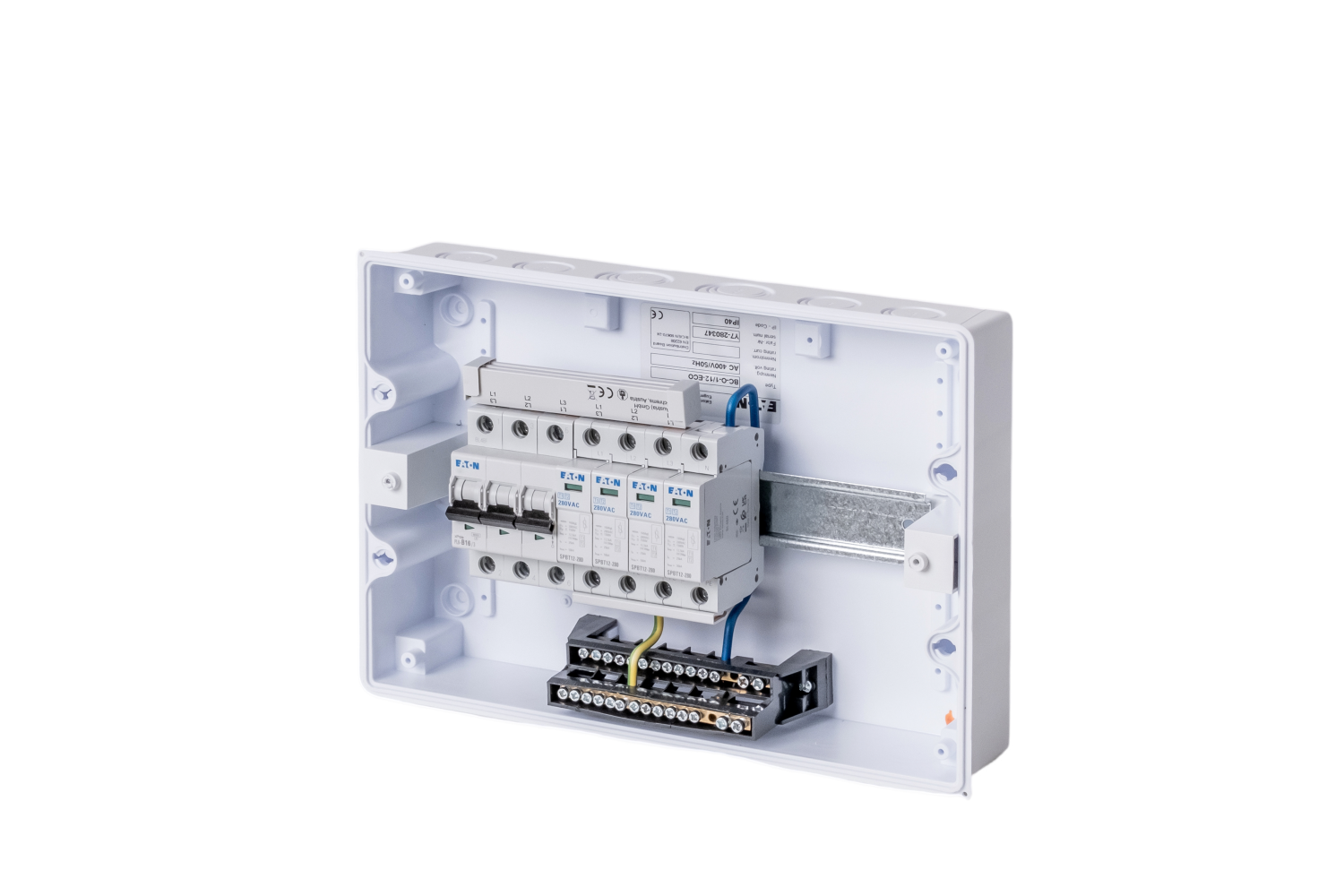

Die Schaltanlage ist mit einem AC-Überspannungsableiter und einem Leistungsschalter B16/3 zum Schutz des Eingangs zum Wechselrichter ausgestattet.

Geeignet zur Kombination mit den Schalttafeln R-FVE-DC1, R-FVE-DC2 für den DC-Teil der Anlage und R-FVE-M5+P3F für Backup-Stromkreise mit manuellem Schalter (Wechselrichter-Bypass) und Leistungsschalter oder R-FVE-Z3 mit Fehlerstrom-Schutzschalter, Steckdosen und Sicherung.

Wichtigste Parameter

Verwenden	Systeme ohne Backup-Schaltungen
Wechselrichtertyp	Ohne Messung / Nicht im Schaltschrank platziert

Andere Parameter

UV-Beständigkeit	NEIN
IP-Schutz	40/20
Wechselrichter-Schutzschalter	16
Anzahl der Phasen	3

Wechselrichterparameter

Wechselrichterleistung (max. kW)	11kW
Geeignet für Hybrid-Wechselrichter	Ja
Geeignet für Netzwechselrichter	Ja

Marken von Wechselrichtern

Passend für Growatt	Ja
passend für Solis	Ja
Passend für GoodWe	Ja
Passend für DEYE	Ja
Geeignet für Solax	Ja

Installation von Schalttafeln

Option mit zwei Wechselrichtern

NEIN

Code	Hersteller	Produkt	Beschreibung	Stückzahl
280347	EATON	BC-O-1/12-ECO	Aufputzverteiler, transparente Kunststofftür, 1-reihig, 12 Module	1
158331	EATON	SPBT12-280/4	Überspannungsableiter Klasse T1+T2 (B+C), 4-poliges Set für TN-S	1
286589	EATON	PL6-B16/3	Leistungsschalter PL6, Charakter B, 3-polig, Icn=6kA, In=16A	1
