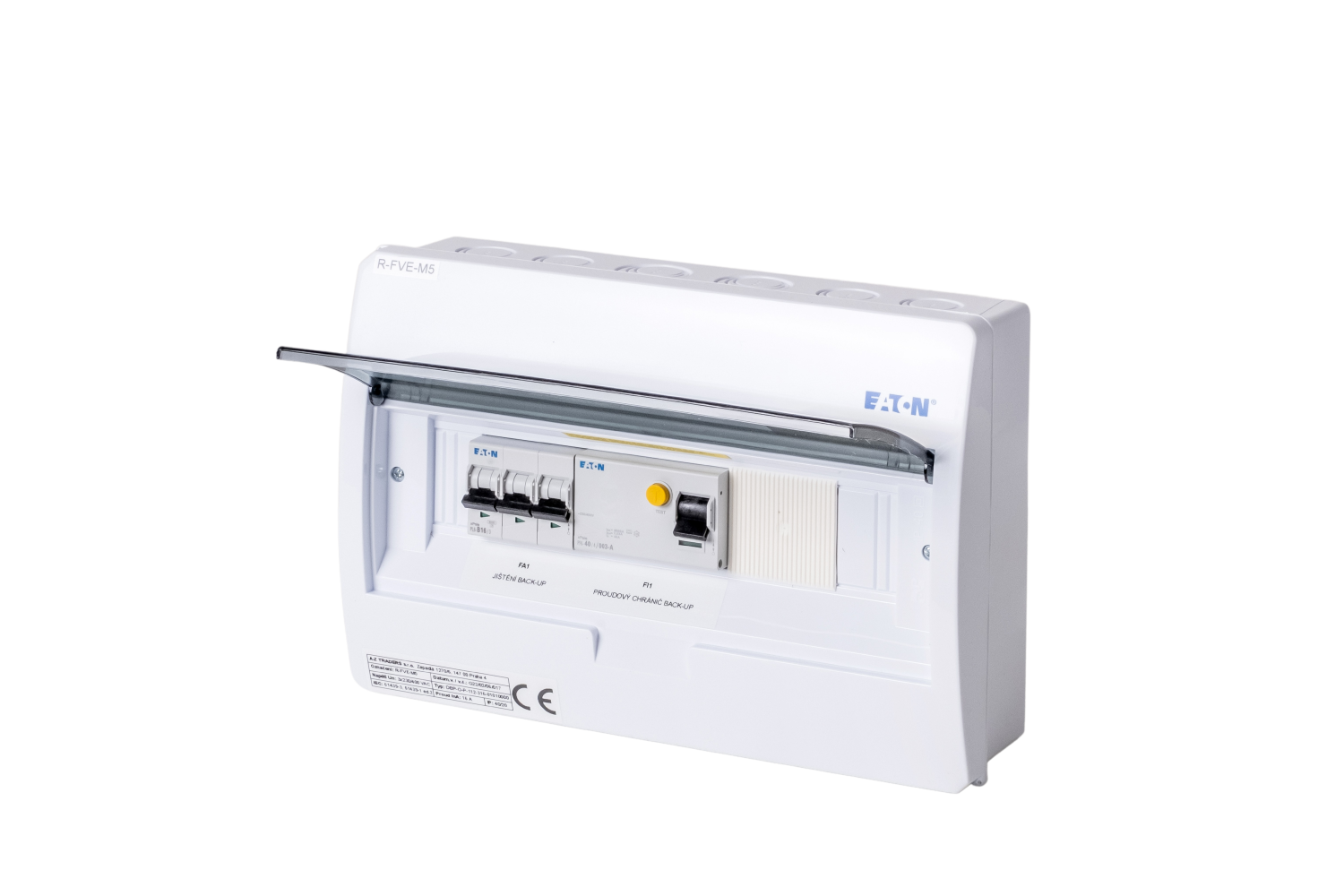

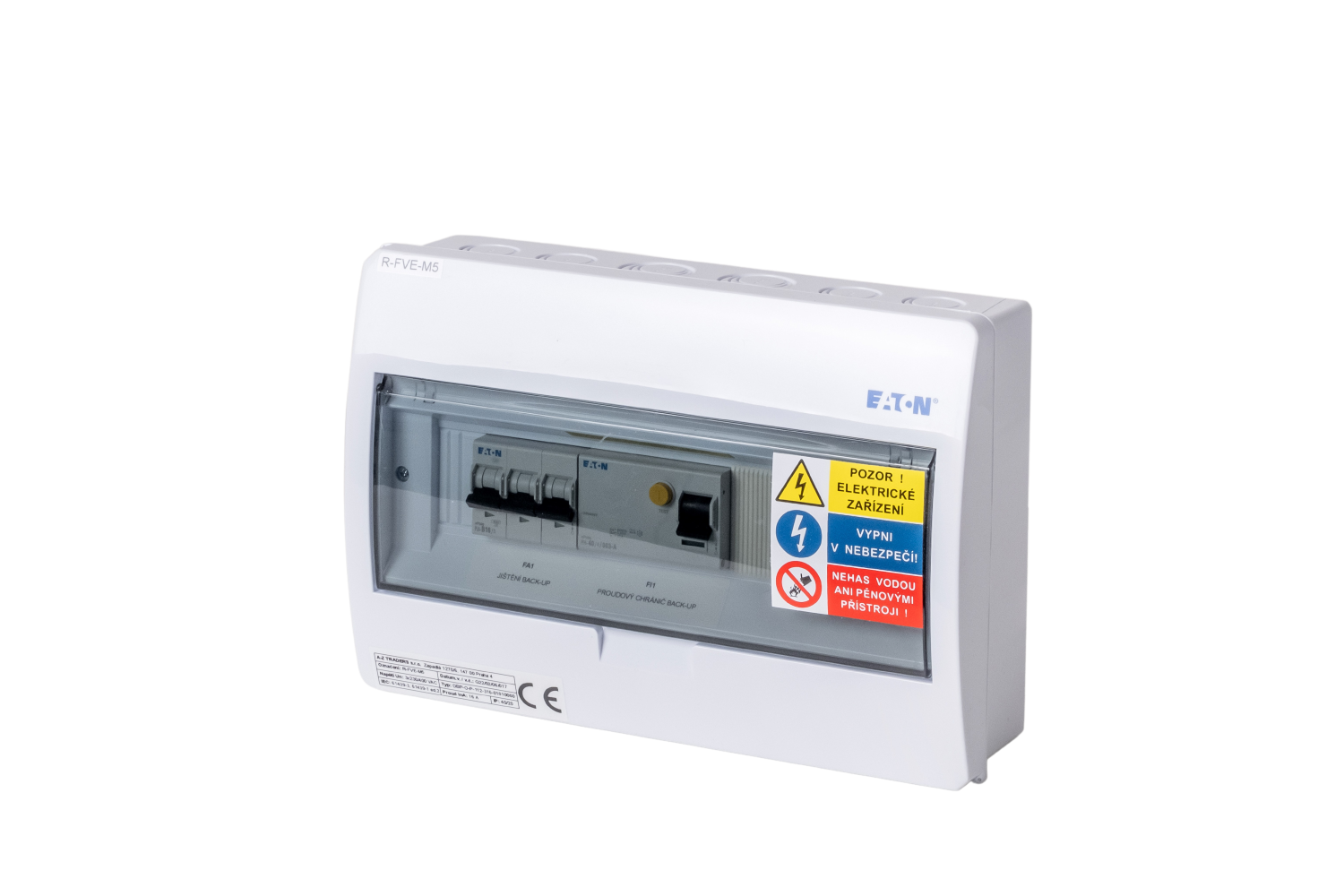

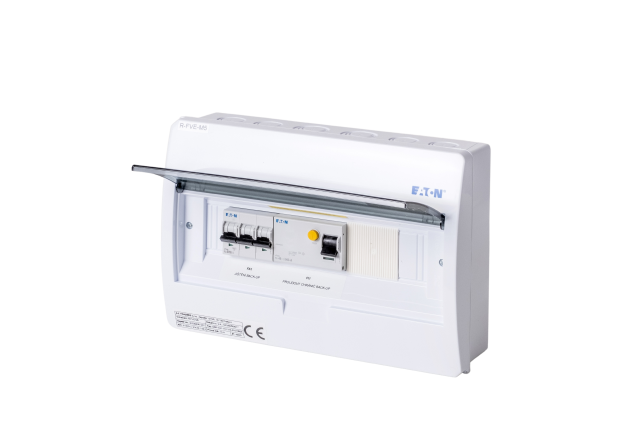

Schalttafel R-FVE-M5

EAN: 8594217350321 Artikelnummer: R-FVE-M5

AC-Schaltschrank für die Wandmontage, IP40/20, der als Ausgangsschaltschrank (am Wechselrichter) für dreiphasige Photovoltaik-Kraftwerke (typischerweise Wechselrichter 4 bis 10K-ET) dient, um den Ausgangsschutz inklusive Fehlerstrom-Schutzschalter zu gewährleisten.

Mehr Informationen

Die Preise sind nur für registrierte Benutzer sichtbar .

PRODUKTBESCHREIBUNG

Produktbeschreibung

Sein Vorteil liegt in seiner geringen Größe und der Möglichkeit, ihn mit anderen AC-Schalttafeln nebeneinander oder untereinander zu „stapeln“, was die Installation auch in Bereichen mit begrenztem Platz ermöglicht.

Zur Absicherung des Ausgangs des Wechselrichter-Backups ist die Schaltanlage mit einem Sicherungsautomaten B16/3, einem Fehlerstromschutzschalter des Typs A, ausgestattet.

Geeignet zur Kombination mit den Schalttafeln R-FVE-DC1, R-FVE-DC2 für den DC-Teil der Anlage und der Schalttafel R-FVE-M4 für den Wechselrichtereingang.

In extremen Notwendigkeitsfällen können einige Komponenten durch Produkte mit funktional gleichwertigen oder besseren Eigenschaften ersetzt werden.

Wichtigste Parameter

Verwenden	Systeme ohne Backup-Schaltungen
Wechselrichtertyp	Ohne Messung / Nicht im Schaltschrank platziert

Andere Parameter

UV-Beständigkeit	NEIN
IP-Schutz	40/20
Wechselrichter-Schutzschalter	16
Anzahl der Phasen	3

Wechselrichterparameter

Wechselrichterleistung (max. kW)	11kW
Geeignet für Hybrid-Wechselrichter	Ja
Geeignet für Netzwechselrichter	NEIN

Marken von Wechselrichtern

Passend für Growatt	Ja
passend für Solis	Ja
Passend für GoodWe	Ja
Passend für DEYE	Ja
Geeignet für Solax	Ja

Installation von Schalttafeln

Option mit zwei Wechselrichtern

NEIN

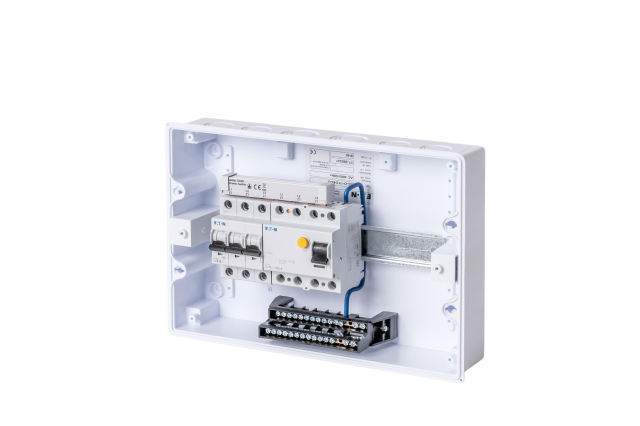

Code	Hersteller	Produkt	Beschreibung	Stückzahl
280347	EATON	BC-O-1/12-ECO	Aufputzverteiler, transparente Kunststofftür, 1-reihig, 12 Module	1
286589	EATON	PL6-B16/3	Leistungsschalter PL6, Charakter B, 3-polig, Icn=6kA, In=16A	1
112933	EATON	PF6-40/4/003-A	Schutzschalter Ir=250A, Typ A, 4-polig, Idn=0,03A, In=40A	1
