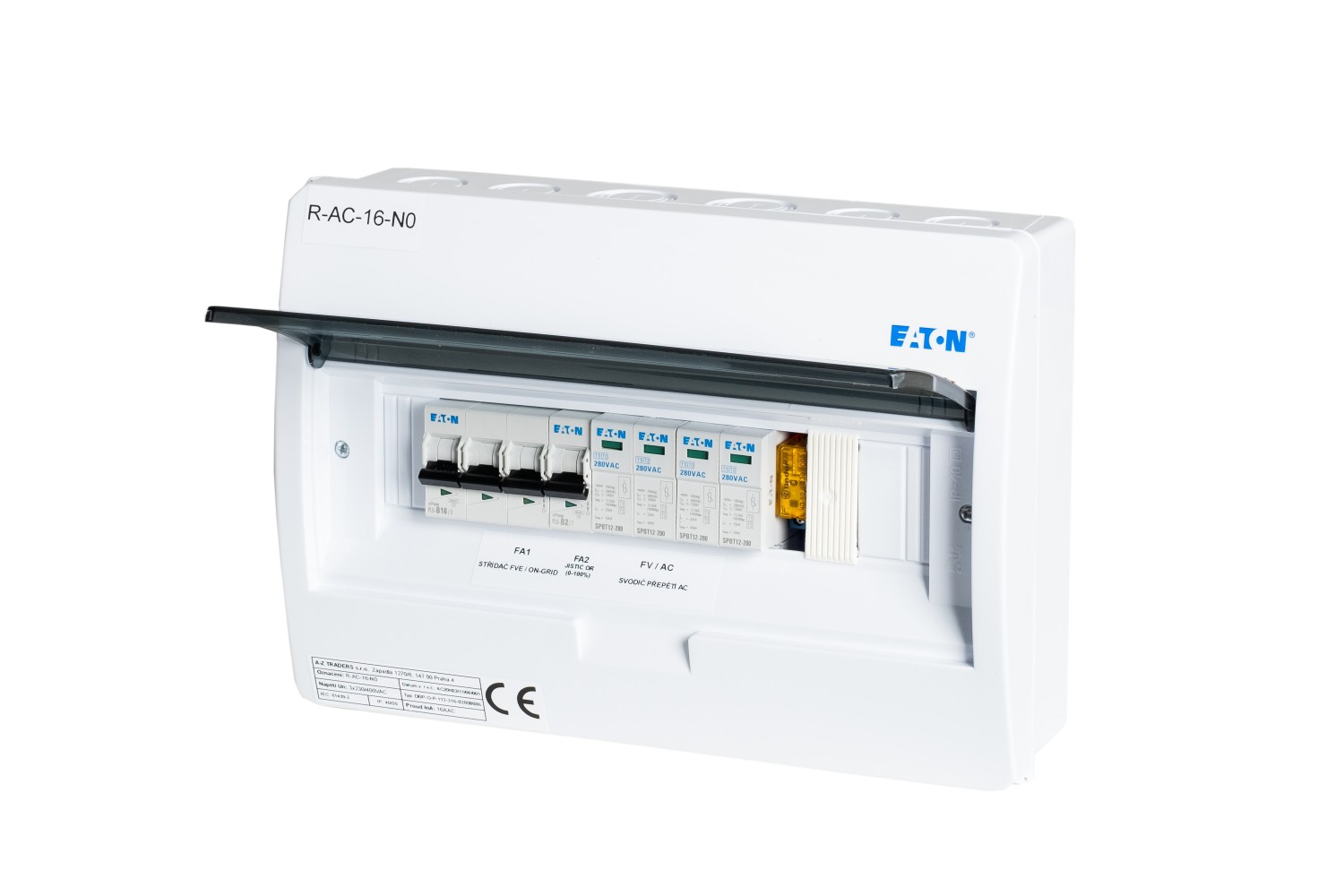

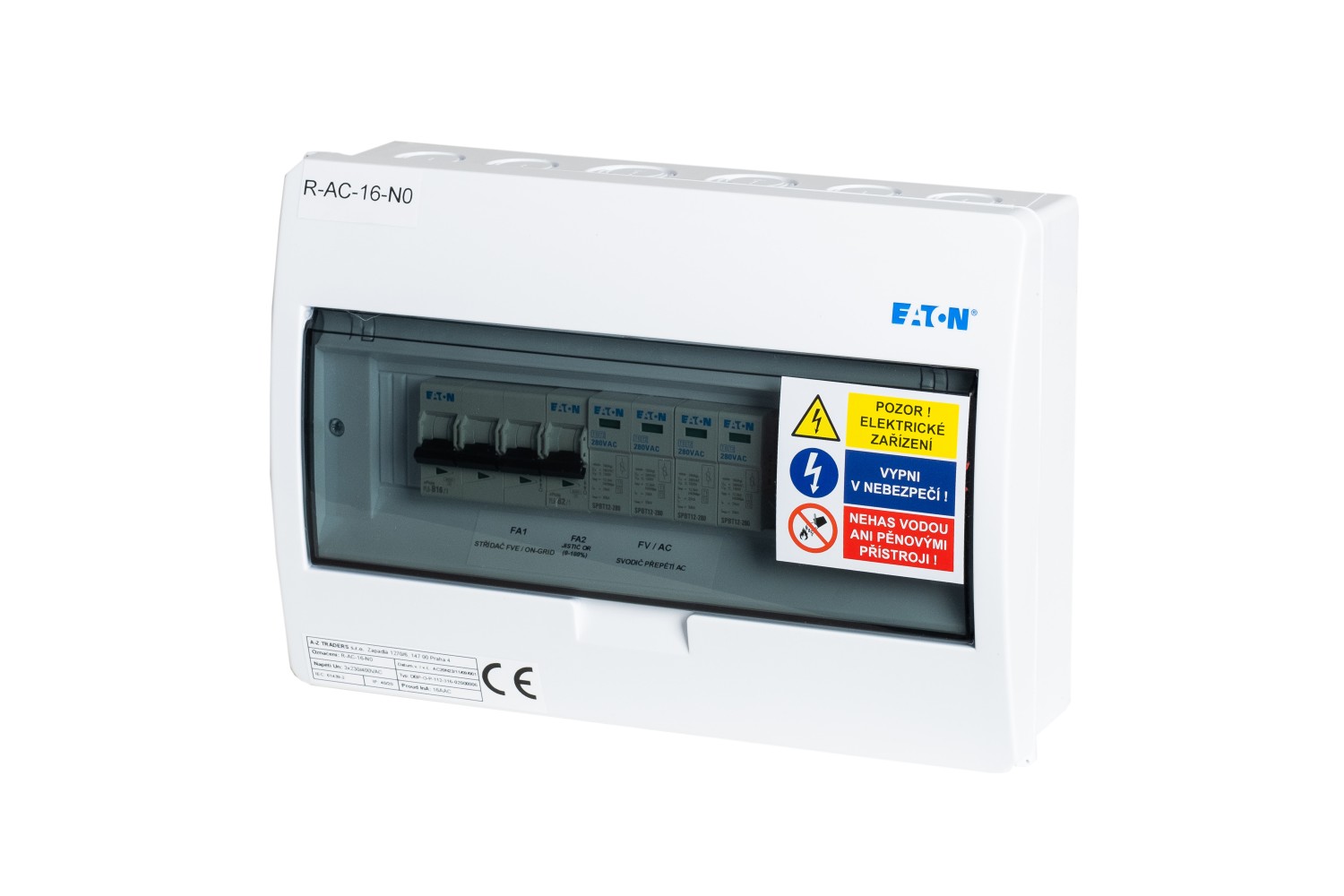

Schalttafel R-AC-16-N0

AC-Schalttafel für die Wandmontage, IP40/20C, dient als Eingangsschalttafel (am Wechselrichter) für dreiphasige Photovoltaik-Kraftwerke (typischerweise Wechselrichter: GOODWE, SOLAX, GROWATT, WATTSONIC und andere).

Sein Vorteil liegt in seiner geringen Größe und der Möglichkeit, ihn mit anderen AC-Schalttafeln nebeneinander oder untereinander zu „stapeln“, was die Installation auch in Bereichen mit begrenztem Platz ermöglicht.

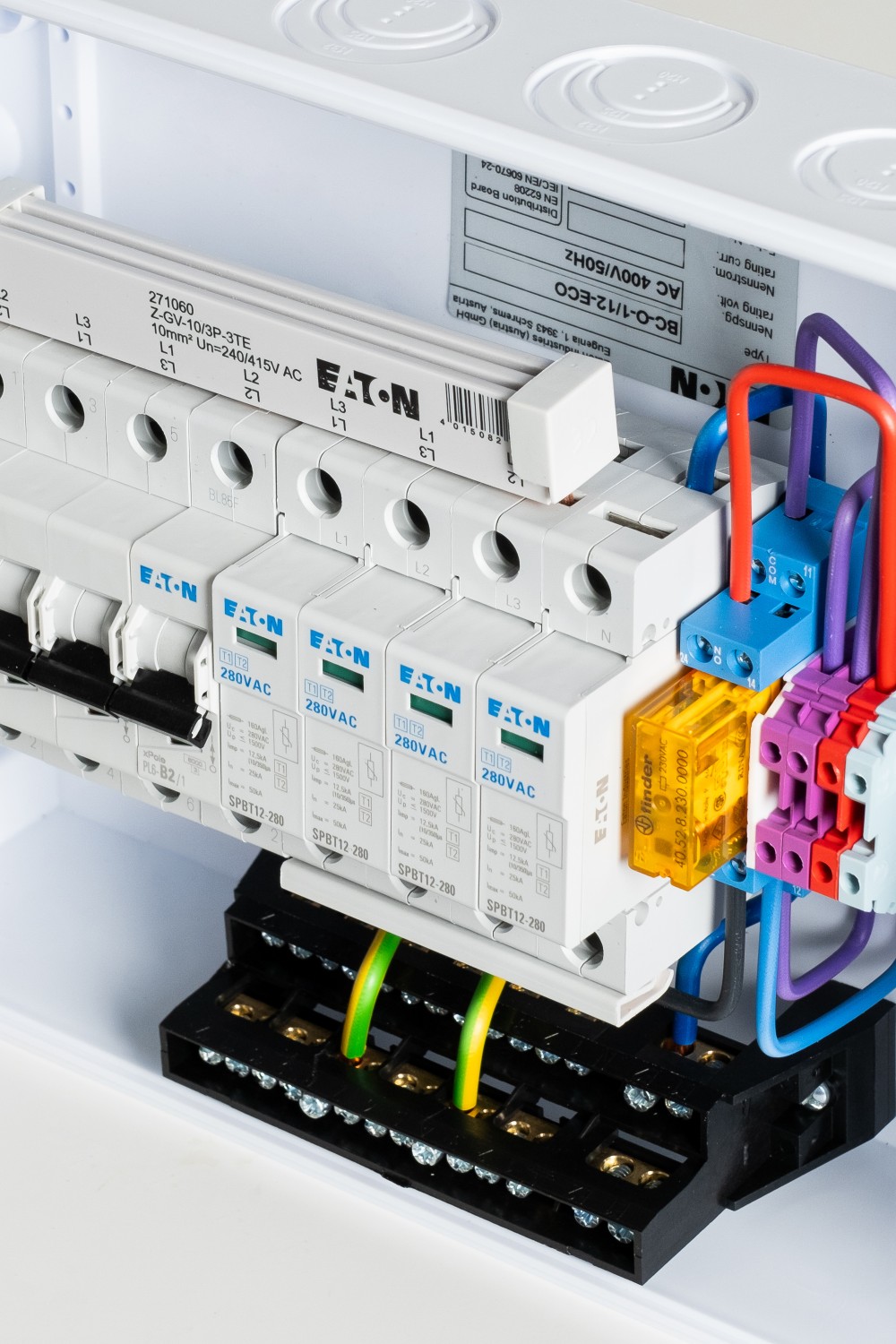

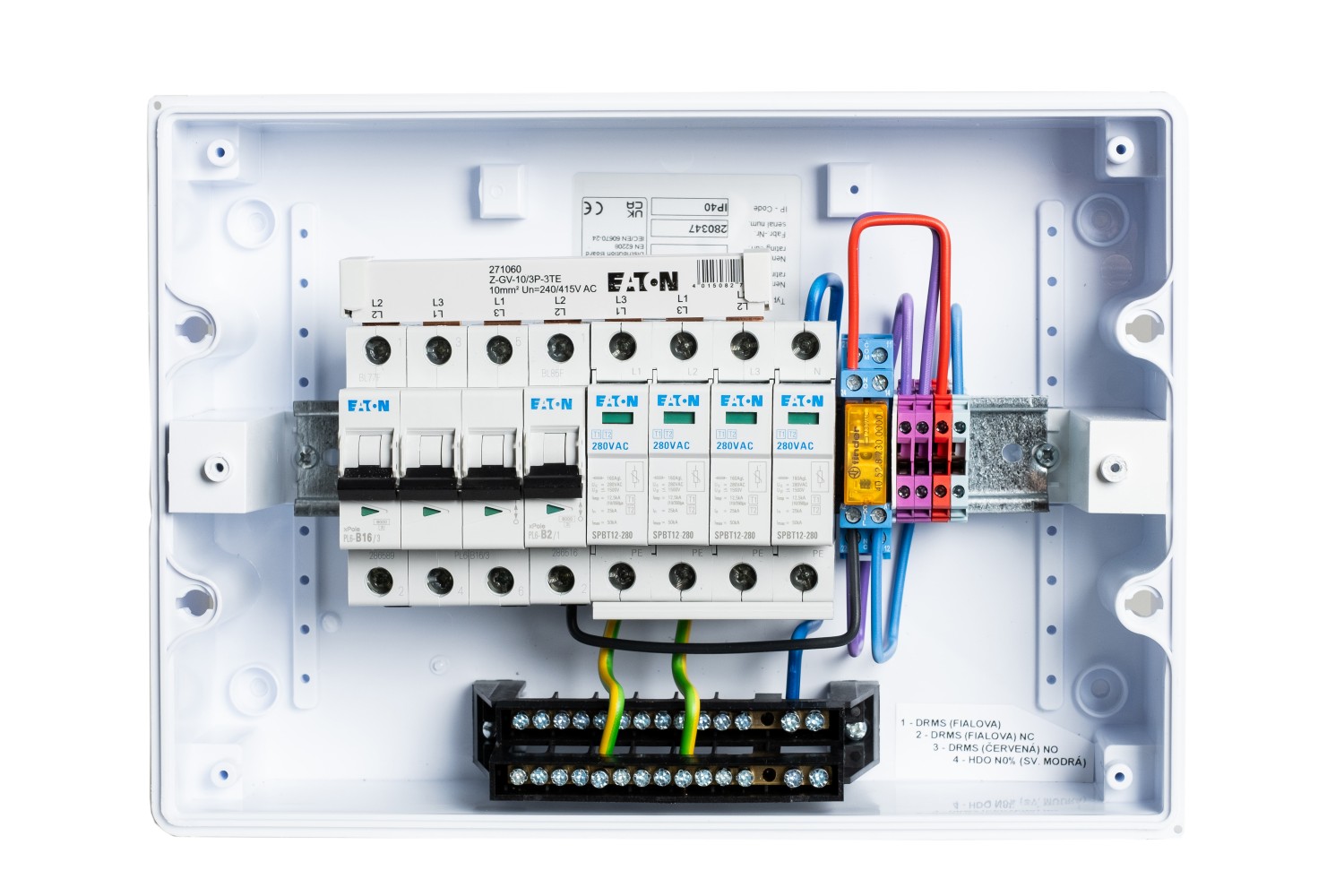

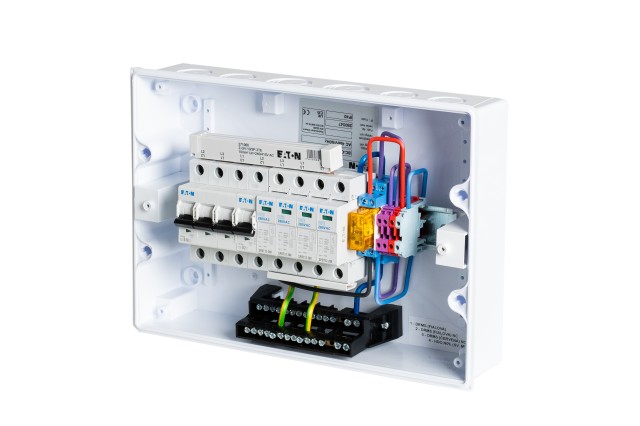

Die Schalttafel ist mit einem AC-Überspannungsableiter T1+T2 und einem B16/3-Leistungsschalter zum Schutz des Wechselrichtereingangs ausgestattet. Darüber hinaus schützt ein B2/1-Leistungsschalter die Finder-Steckdose/das Finder-Relais, wodurch die Einhaltung der Verteilungsbedingungen gewährleistet wird (Öffner- und Schließerkontakte sowie ein Zentralschalter sind im Lieferumfang enthalten). Dies gewährleistet die Verwendung mit allen marktüblichen Wechselrichtertypen.

Geeignet zur Kombination mit der Schaltanlage R-FVE-DC1T1, R-FVE-DC2T1 für den DC-Teil der Anlage und der Schaltanlage R-FVE-M5+P3F für Backup-Stromkreise mit einem manuellen Schalter (Wechselrichter-Bypass) und einem Leistungsschalter oder der Schaltanlage R-FVE-Z3 mit einem Leistungsschalter, Steckdosen und Sicherungen.

Wichtigste Parameter

Andere Parameter

Wechselrichterparameter

Marken von Wechselrichtern

Installation von Schalttafeln
