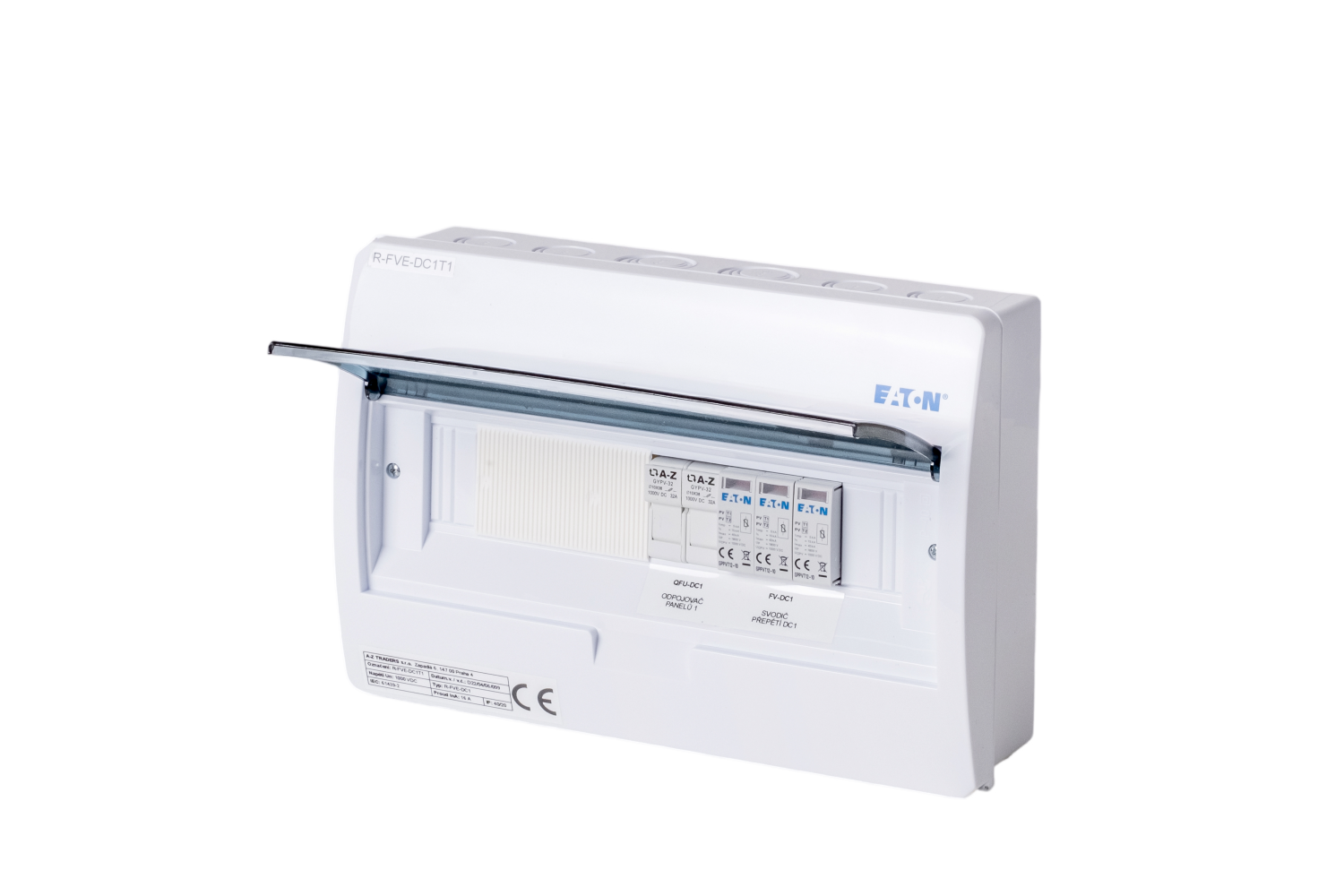

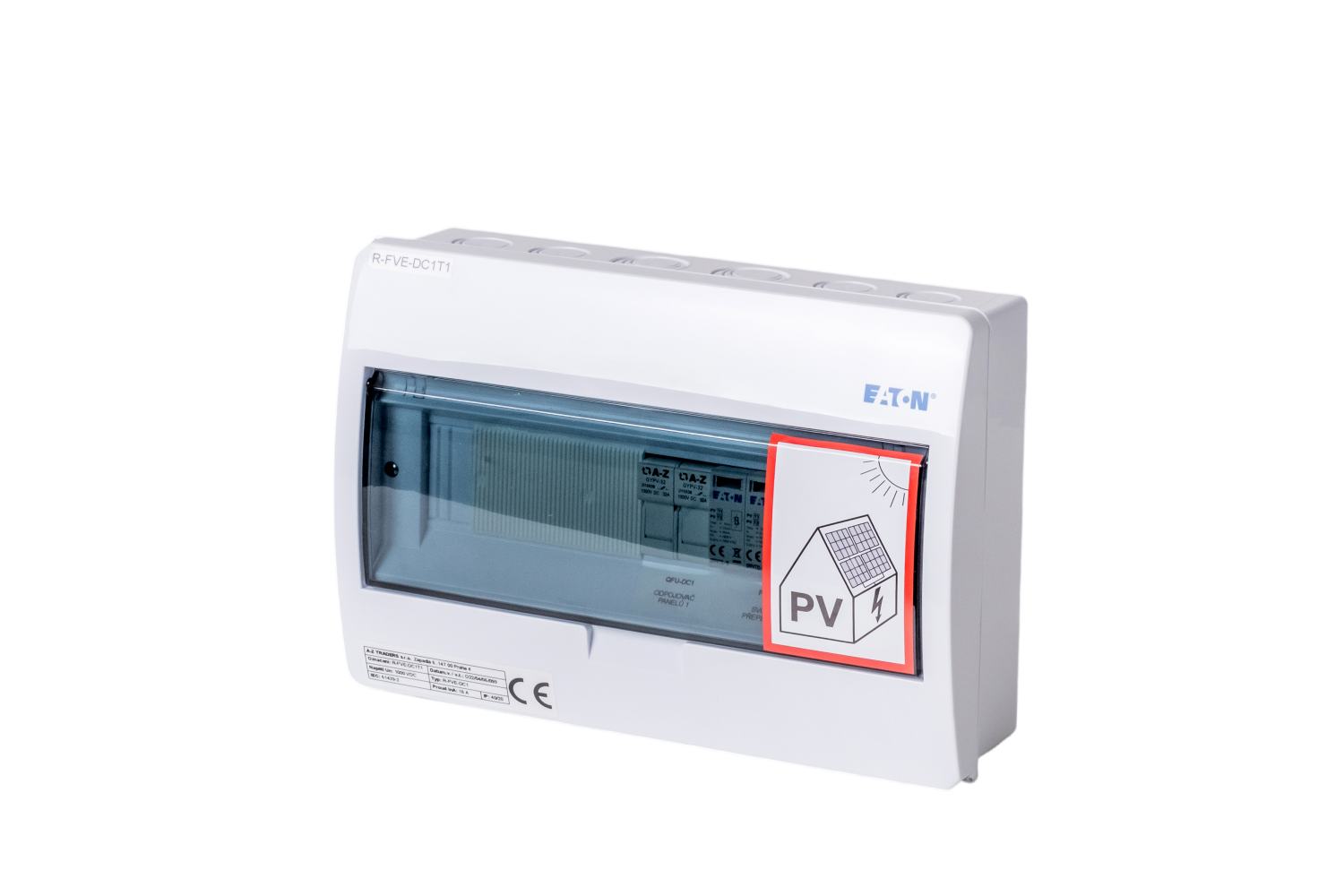

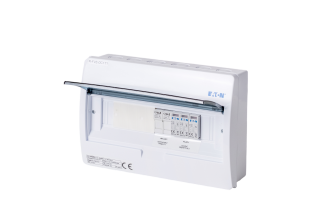

Schalttafel R-FVE-DC1 – Schutzklasse I+II

EAN: 8594217350208 Artikelnummer: R-FVE-DC1T1

DC-Schalttafel für die Wandmontage, IP40/20, dient als Eingangsschalttafel von Photovoltaikmodulen (zum Wechselrichter) für das gesamte Portfolio an Photovoltaikanlagen. Insbesondere bei Verwendung anderer Schalttafeln, z. B. EATON BC-O-1/12-ECO.

Mehr Informationen

Die Preise sind nur für registrierte Benutzer sichtbar .

PRODUKTBESCHREIBUNG

Produktbeschreibung

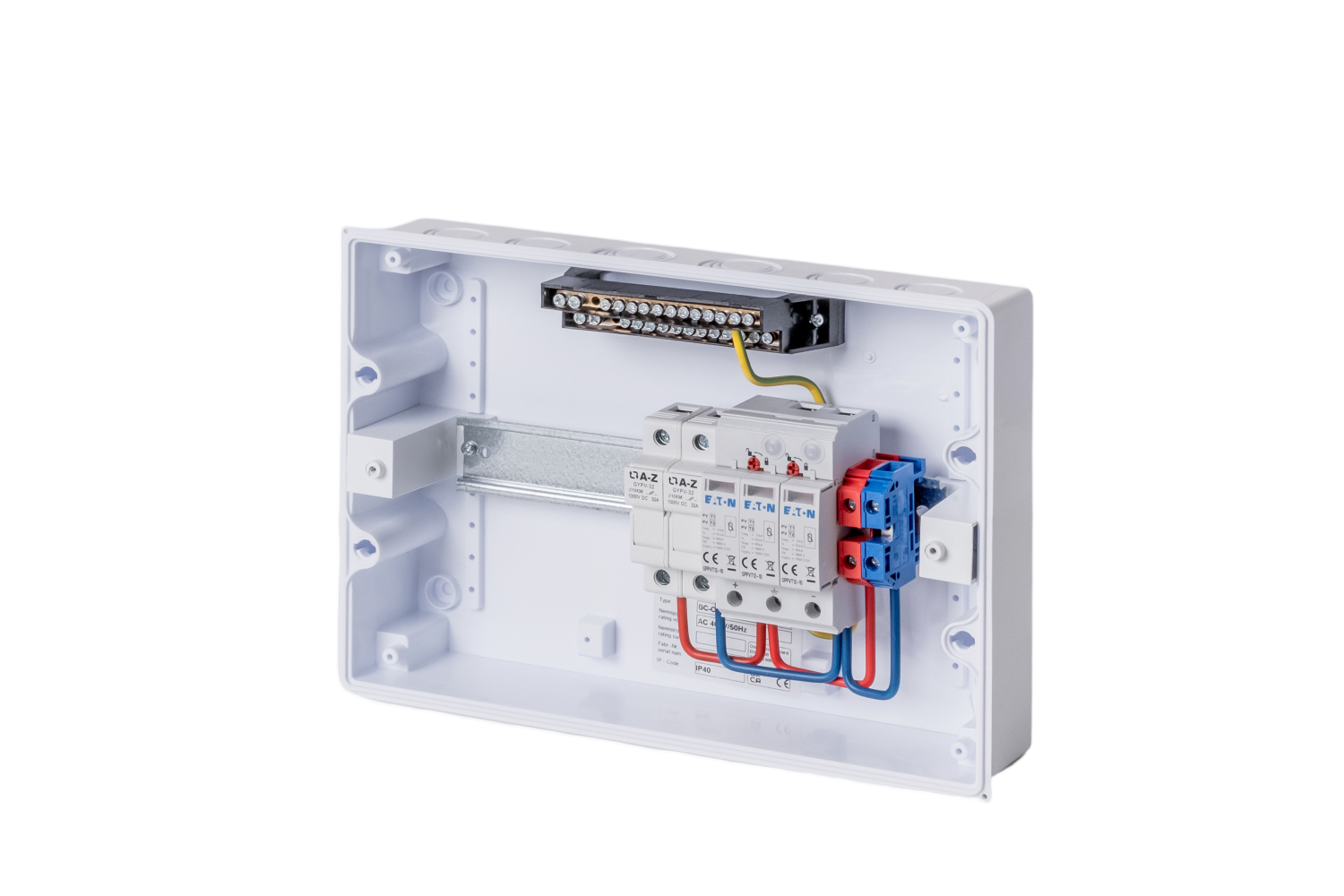

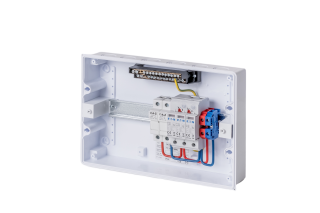

Die Schaltanlage ist mit einem DC-Überspannungsableiter mit Sicherungstrennschaltern einschließlich gPV-Sicherungen zum Schutz des DC-Eingangs des Wechselrichters ausgestattet.

Geeignet zur Kombination mit Schaltanlagen für den AC-Teil der Anlage, eingebaut in EATON IKA-Schaltanlagen.

Liste der Hauptkomponenten:

Schalttafel BC-O-1/12-ECO, Überspannungsableiter EATON SPPVT12-10-2+PE oder EATON SPPVT2-10-2+PE. Sicherungslasttrennschalter EATON CHPV2U einschließlich gPV-Sicherungen EATON PV15A10F.

Wichtigste Parameter

Wechselrichtertyp

Alle Arten von Wechselrichtern

Andere Parameter

UV-Beständigkeit	NEIN
IP-Schutz	40/20
Anzahl der Saiten	1

Wechselrichterparameter

Wechselrichterleistung (max. kW)	3.7kW
Wechselrichterleistung (max. kW)	11kW
Wechselrichterleistung (max. kW)	13.8kW
Wechselrichterleistung (max. kW)	17.3kW
Wechselrichterleistung (max. kW)	22.1kW
Wechselrichterleistung (max. kW)	27,6kW
Wechselrichterleistung (max. kW)	34,5kW
Wechselrichterleistung (max. kW)	43,5kW
Wechselrichterleistung (max. kW)	55,2kW
Wechselrichterleistung (max. kW)	69,0kW
Wechselrichterleistung (max. kW)	86,3kW
Wechselrichterleistung (max. kW)	110,4kW
Geeignet für Hybrid-Wechselrichter	Ja
Geeignet für Netzwechselrichter	Ja

Marken von Wechselrichtern

Passend für Growatt	Ja
passend für Solis	Ja
Passend für GoodWe	Ja
Passend für DEYE	Ja
Geeignet für Solax	Ja

Code	Hersteller	Produkt	Beschreibung	Stückzahl
280347	EATON	BC-O-1/12-ECO	Aufputzverteiler, transparente Kunststofftür, 1-reihig, 12 Module	1
176090	EATON	SPPVT2-10-2+PE	Überspannungsableiter T2 (II, C), Photovoltaikanwendungen 1000V DC, max. Kurzschlussstrom 160A	1
2625085	EATON/ETI/OEZ	CH10x38 gPV 16A/1000V DC	Ultraflinke Zylindersicherung für Photovoltaik, (UL-Standard), 10x38mm, 1100V DC, 15A	2
CHPV2U	EATON	CHPV2U	Sicherungstrennschalter, Photovoltaikanwendungen, 2-polig, 1000V AC / 30A, C10 (10x38mm)	1
