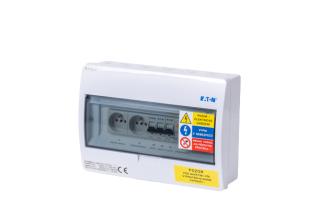

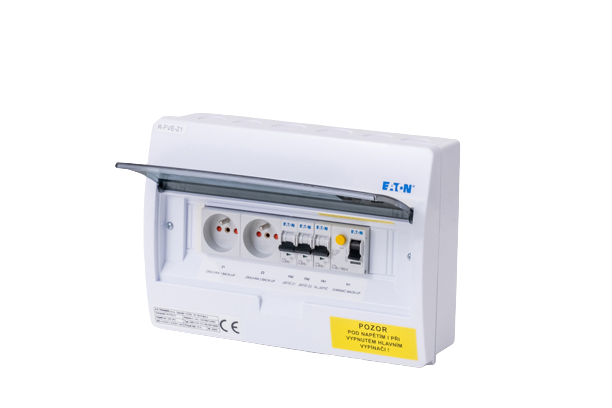

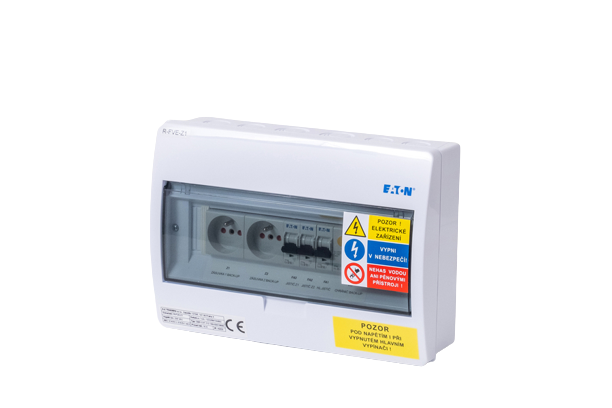

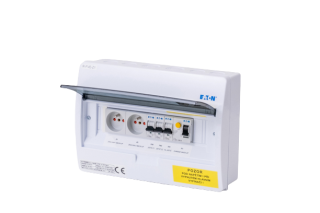

Schalttafel R-FVE-Z1

EAN: 8594217350390 Artikelnummer: R-FVE-Z1

AC-Schalttafel für die Wandmontage, IP40/20, dient als Ausgangsschalttafel (am Wechselrichter) für einphasige Photovoltaikanlagen (typischerweise Goodwe 3648-EM und 3648D-ES Wechselrichter). Wenn es nicht möglich ist, ausgewählte Stromkreise für die Notstromversorgung in der vorhandenen Schalttafel zu verwenden, sondern nur Steckdosen und einen Notstromschalter…

Mehr Informationen

Die Preise sind nur für registrierte Benutzer sichtbar .

PRODUKTBESCHREIBUNG

Produktbeschreibung

Sein Vorteil liegt in seiner geringen Größe und der Möglichkeit, ihn mit anderen AC-Schalttafeln nebeneinander oder untereinander zu „stapeln“, was die Installation auch in Bereichen mit begrenztem Platz ermöglicht.

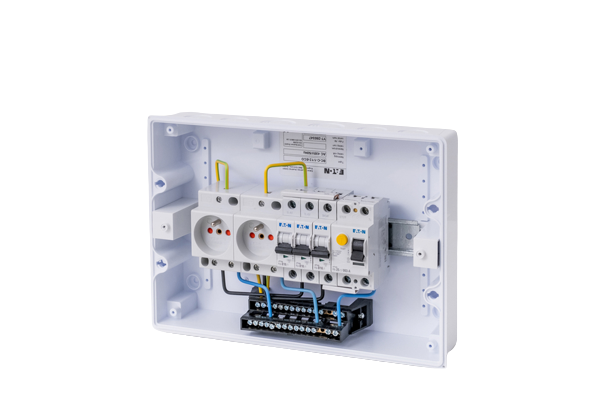

Die Schaltanlage ist mit drei Leitungsschutzschaltern B16/1 zur Absicherung von zwei Steckdosen und einer Reserve für ein separates Verbrauchergerät vom Wechselrichter-Backup sowie einem Fehlerstromschutzschalter Typ A ausgestattet.

Geeignet zur Kombination mit der Schalttafel R-FVE-DC1, R-FVE-DC2 für den DC-Teil der Anlage und der Schalttafel R-FVE-M, R-FVE-H für den Wechselrichtereingang oder für Eingangs-, Ausgangs- und Backup-Schaltkreise mit Schalter.

Wichtigste Parameter

Verwenden	Systeme mit Zwei-Sockel-Backup
Wechselrichtertyp	Alle Arten von Wechselrichtern

Andere Parameter

UV-Beständigkeit	NEIN
IP-Schutz	40/20
Wechselrichter-Schutzschalter	16
Anzahl der Phasen	1
Gewicht	2kg

Wechselrichterparameter

Wechselrichterleistung (max. kW)	3.7kW
Geeignet für Hybrid-Wechselrichter	Ja
Geeignet für Netzwechselrichter	NEIN

Marken von Wechselrichtern

Passend für Growatt	Ja
passend für Solis	Ja
Passend für GoodWe	Ja
Passend für DEYE	Ja
Geeignet für Solax	Ja

Installation von Schalttafeln

Option mit zwei Wechselrichtern

NEIN

Code	Hersteller	Produkt	Beschreibung	Stückzahl
280347	EATON	BC-O-1/12-ECO	Aufputzverteiler, transparente Kunststofftür, 1-reihig, 12 Module	1
286521	EATON	PL6-B16/1	Leitungsschutzschalter PL6, Charakter B, 1-polig, Icn=6kA, In=16A	1
262674	EATON	PL6-B10/1	Leitungsschutzschalter PL6, Charakter B, 1-polig, Icn=6kA, In=10A	2
112921	EATON	PF6-25/4/003-A	Schutzschalter Ir=250A, Typ A, 2-polig, Idn=0,03A, In=25A	1
266876	EATON	Z-SD230-BS	DIN-Schienen-Steckdose mit Shutter und Stift	2
