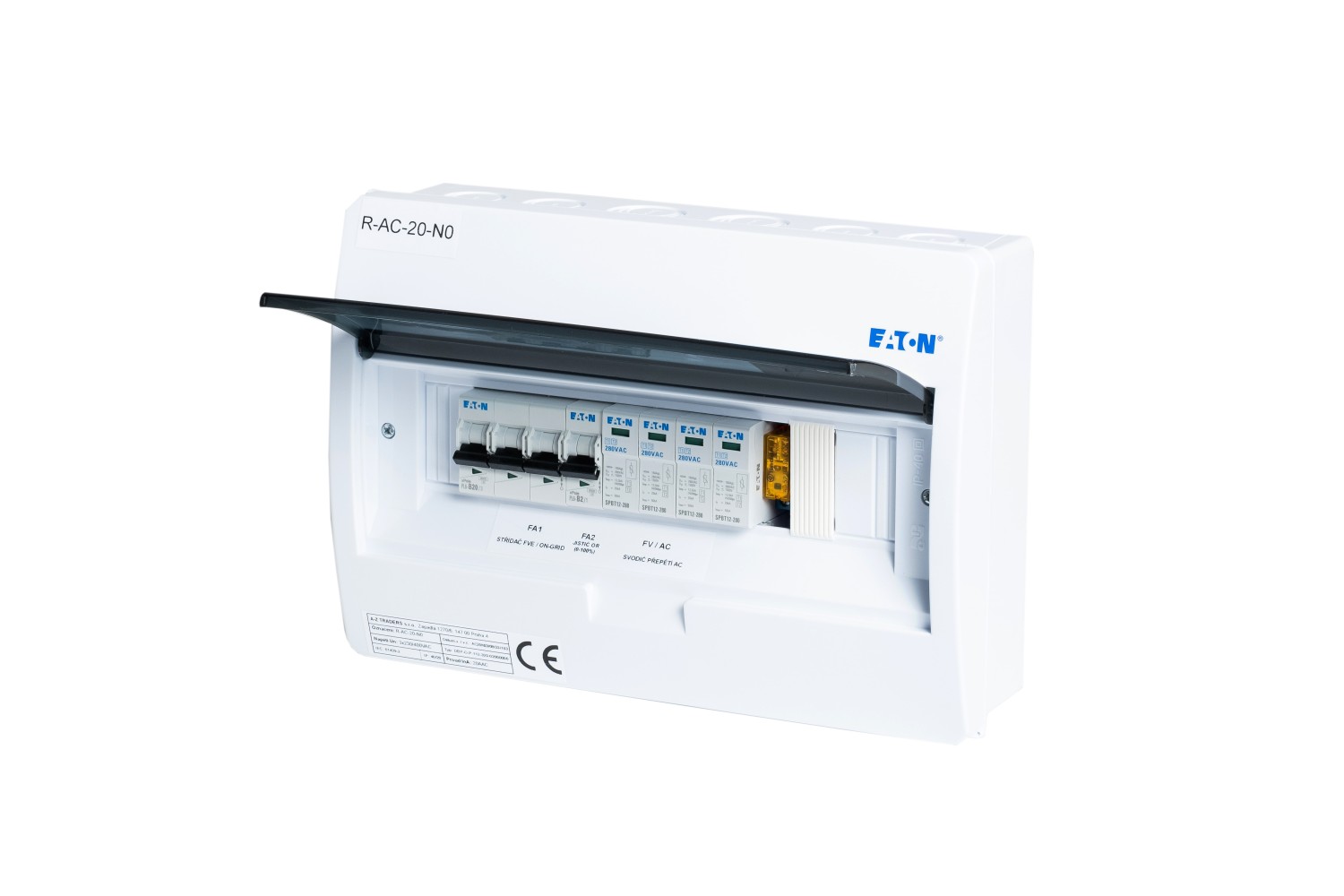

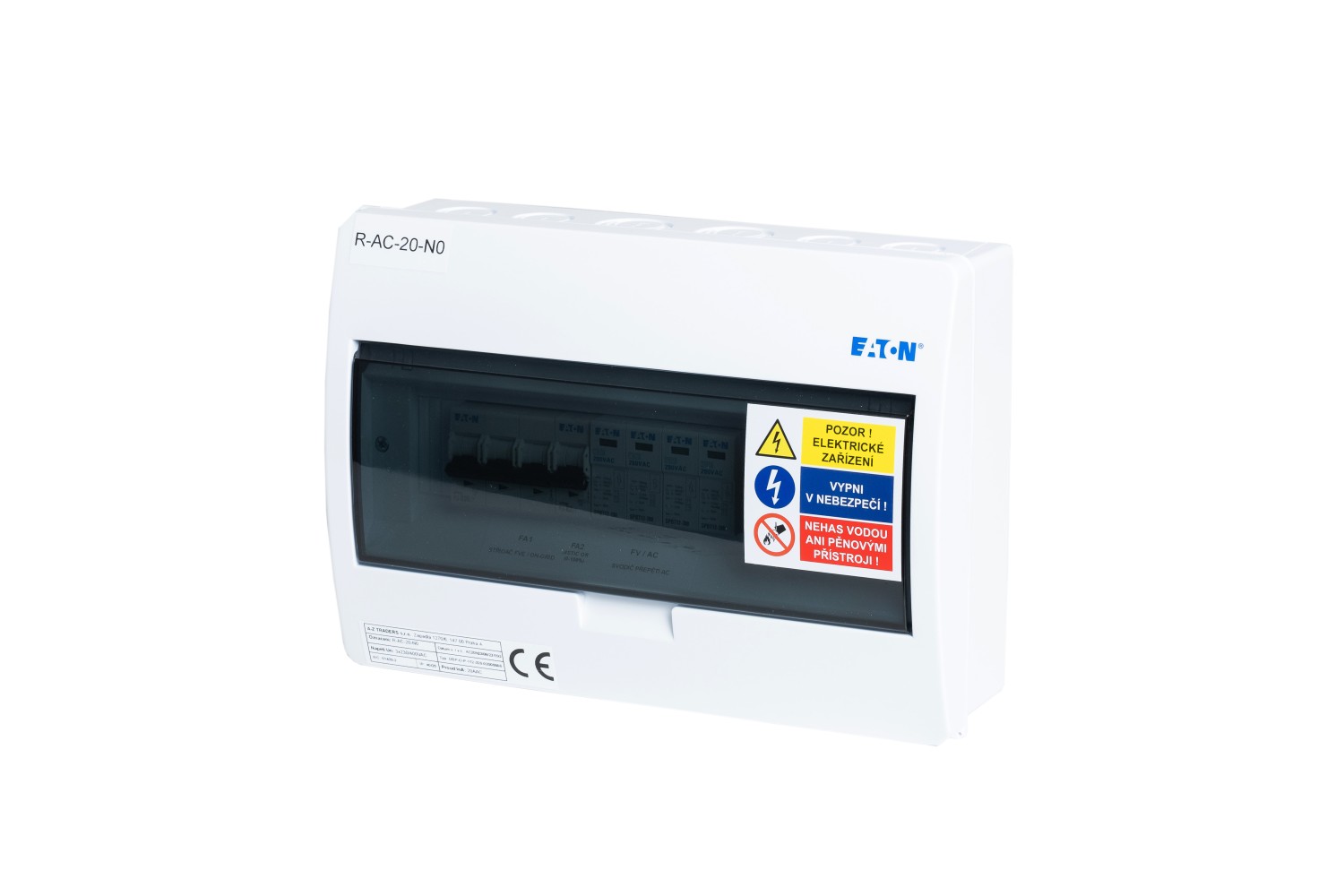

Schalttafel R-AC-20-N0

AC-Schalttafel für die Wandmontage, IP40/20C, dient als Eingangsschalttafel (am Wechselrichter) für dreiphasige Photovoltaik-Kraftwerke (typischerweise Wechselrichter: GOODWE, SOLAX, GROWATT, WATTSONIC und andere).

Sein Vorteil liegt in der geringen Größe und der Möglichkeit, ihn mit anderen AC-Schalttafeln nebeneinander oder untereinander zu „stapeln“, wodurch die Installation auch in Bereichen mit begrenztem Platz möglich ist.

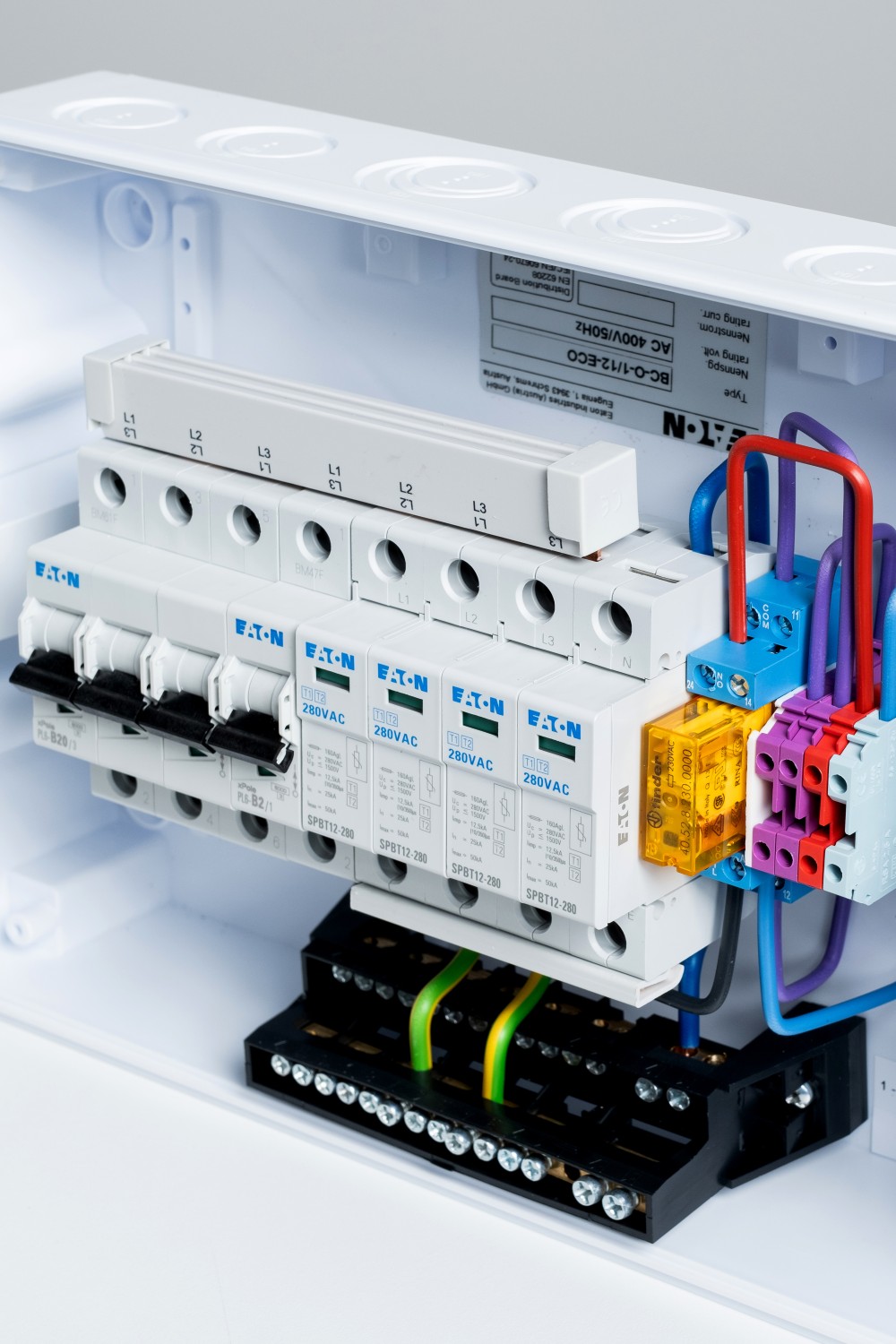

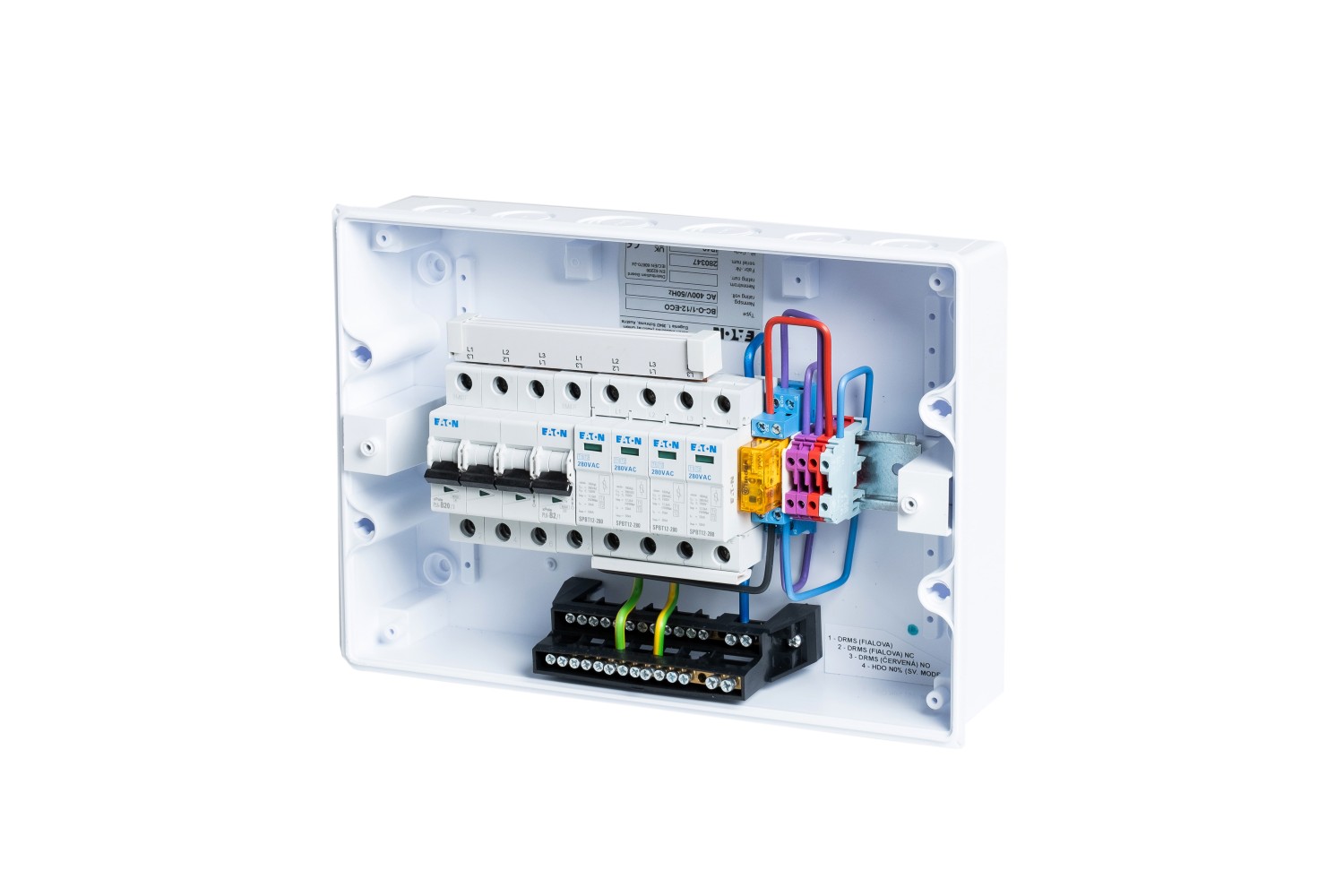

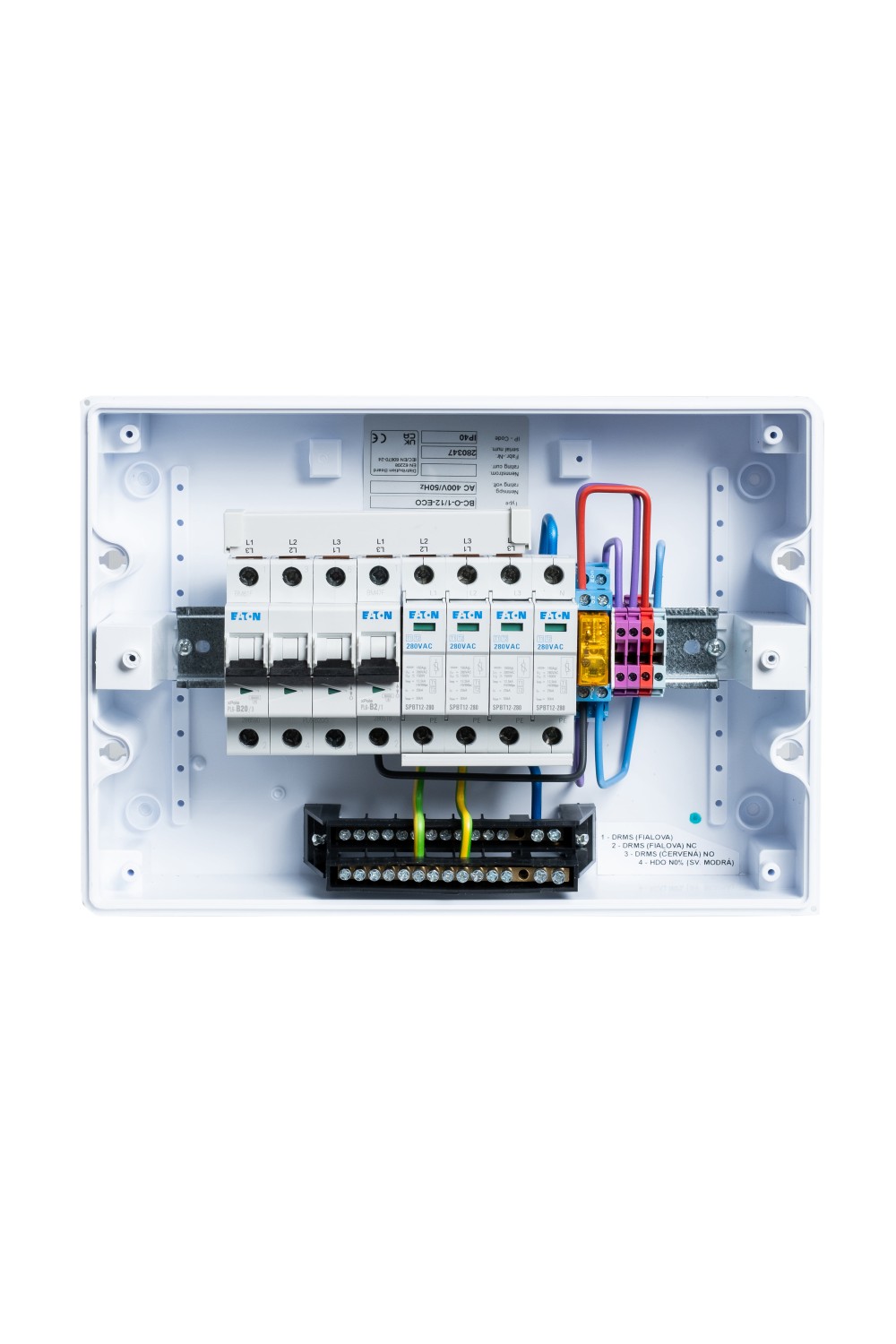

Die Schalttafel ist mit einem AC-Überspannungsableiter T1+T2 und einem Leistungsschalter B20/3 zur Sicherung des Eingangs zum Wechselrichter ausgestattet. Darüber hinaus sichert ein Leistungsschalter B2/1 den SOCKET/RELAY Finder, der die Einhaltung der Verteilungsbedingungen (Öffner- und Schließerkontakt sowie Mittenkontakt) gewährleistet. Dies gewährleistet die Verwendung mit allen auf dem Markt erhältlichen Wechselrichtertypen.

Geeignet zur Kombination mit der Schaltanlage R-FVE-DC1T1, R-FVE-DC2T1 für den DC-Teil der Anlage und der Schaltanlage R-FVE-M5+P3F für Backup-Stromkreise mit einem manuellen Schalter (Wechselrichter-Bypass) und einem Leistungsschalter oder der Schaltanlage R-FVE-Z3 mit einem Leistungsschalter, Steckdosen und Sicherungen.

Wichtigste Parameter

Marken von Wechselrichtern

Wechselrichterparameter

Installation von Schalttafeln

Andere Parameter
