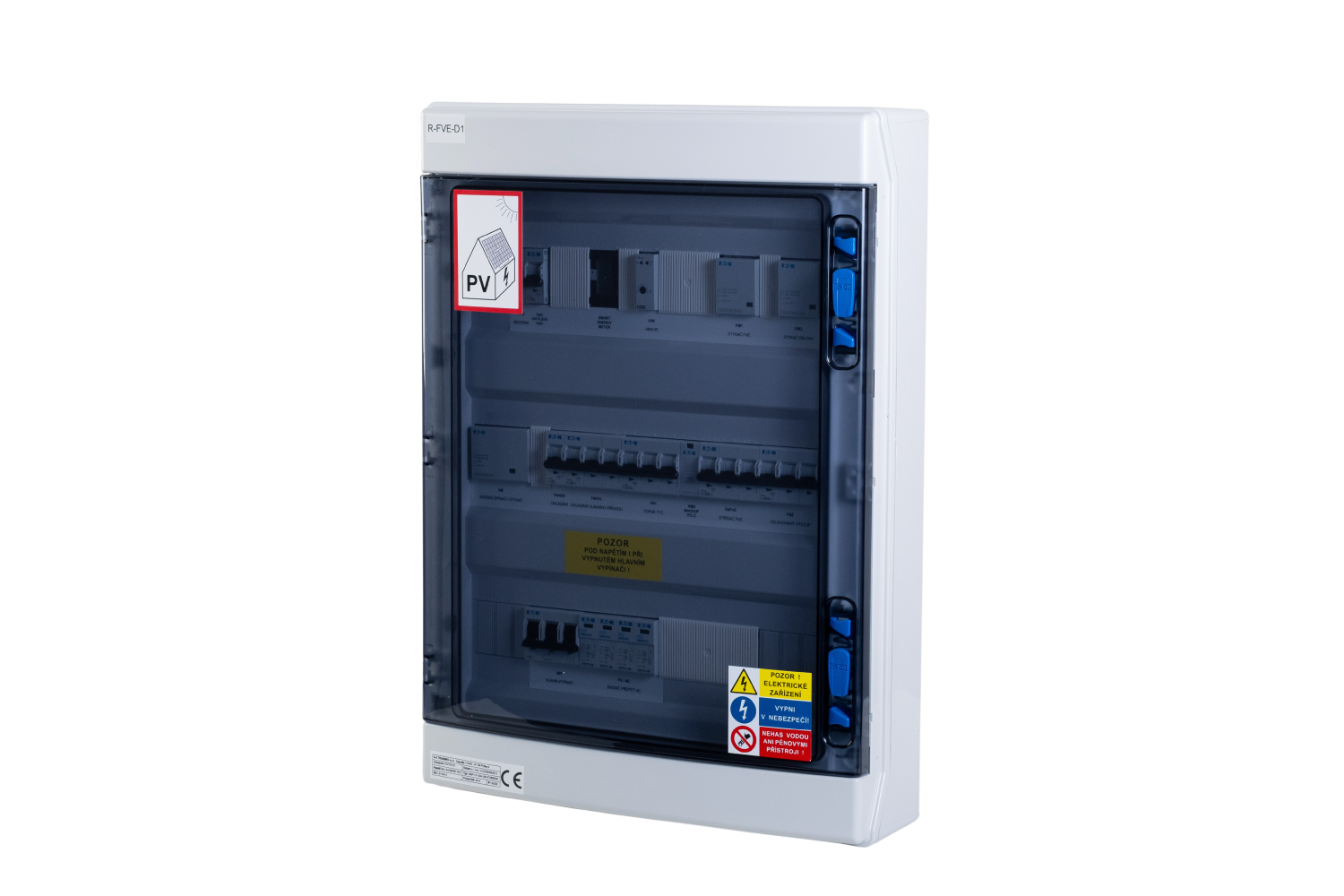

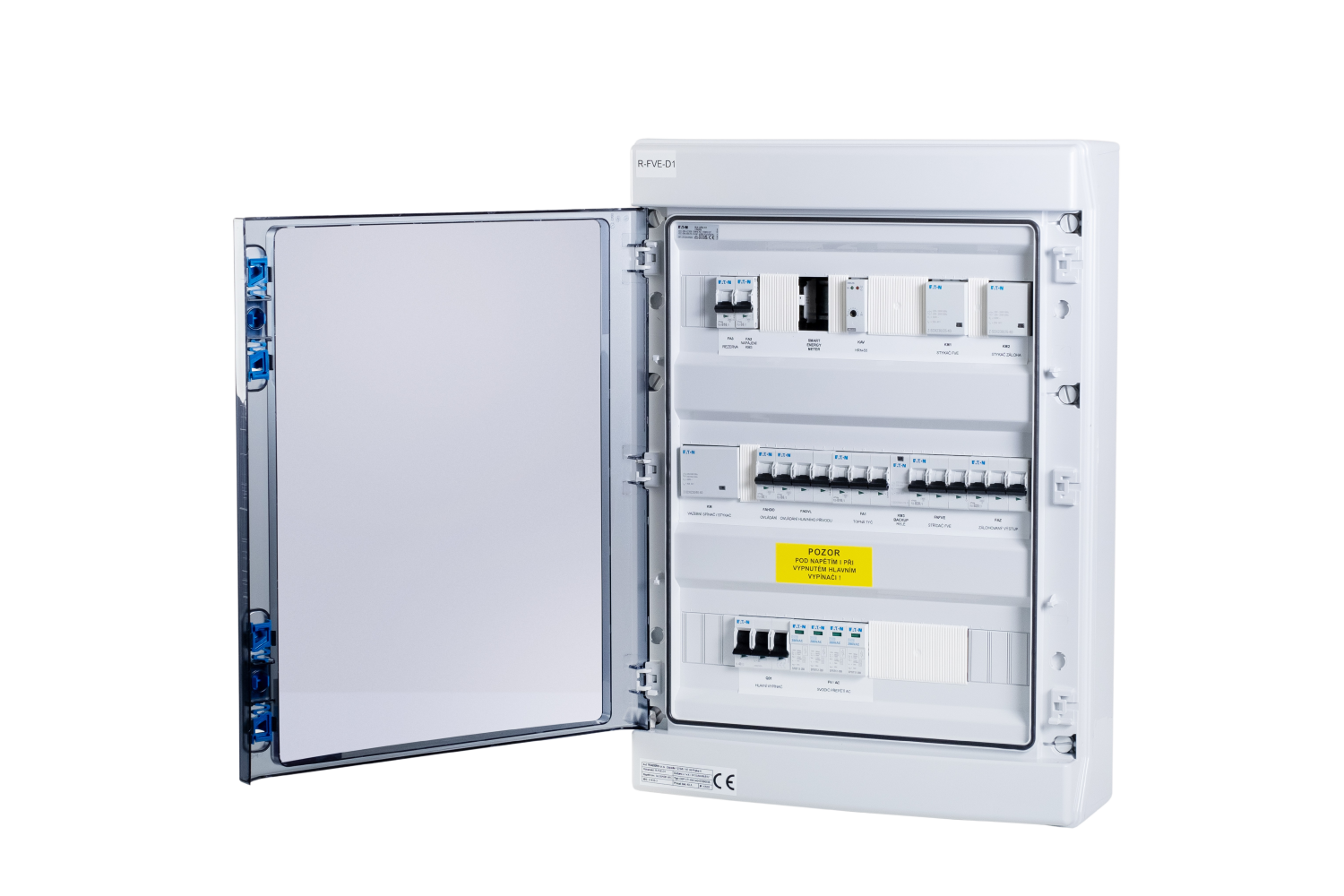

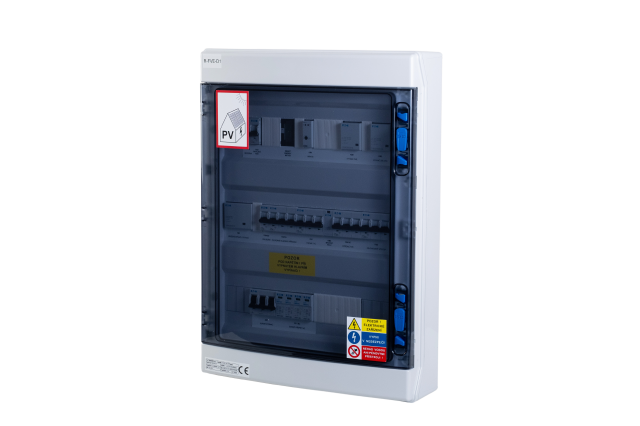

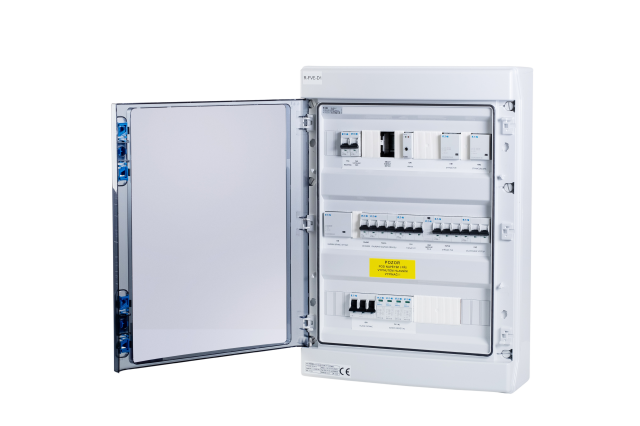

Schalttafel R-FVE-D1

AC-Schalttafel für die Wandmontage, IP65, zum Betrieb einer dreiphasigen Photovoltaikanlage (typischerweise ein GoodWe 4 bis 10K-ET Wechselrichter).

Sein Vorteil liegt in der automatischen Umschaltung zwischen Normalbetrieb vom Netz und Backup. Es ist notwendig, die Last bei einem Stromausfall zu steuern, um eine Überlastung zu vermeiden, da seine Funktion das gesamte Haus auf das Wechselrichter-Backup umschaltet.

Der unbestrittene Vorteil ist der minimale Eingriff in die Schalttafel des Kunden – Smartmeter (Wechselrichtermessung), gemeinsamer Ausfallpunkt und alle Sicherungen sind Teil dieser Schalttafel. Es reicht also aus, eine Schleife zwischen der Hauptschalttafel und dem Standort der Technologie zu erstellen. Die Schalttafel verfügt auch über eine Notabschaltung des Wechselrichters HDO (N0%). Die Schalttafel R-FVE-D1 ist für den Hauptleistungsschalter in der Säule zum Leistungsschalter B40/3 ausgelegt .

Hinweis: Smartmeter gehören nicht zum Lieferumfang von AZ TRADERS sro. Wenn der Kunde Smartmeter mitbringt, können wir diese in die Schalttafeln einbauen.

Beim Schalten (Schützschalten) kommt es zu einer leichten Zeitverzögerung – es handelt sich also nicht um eine ausfallsichere Backup-Lösung.

Liste der Hauptkomponenten:

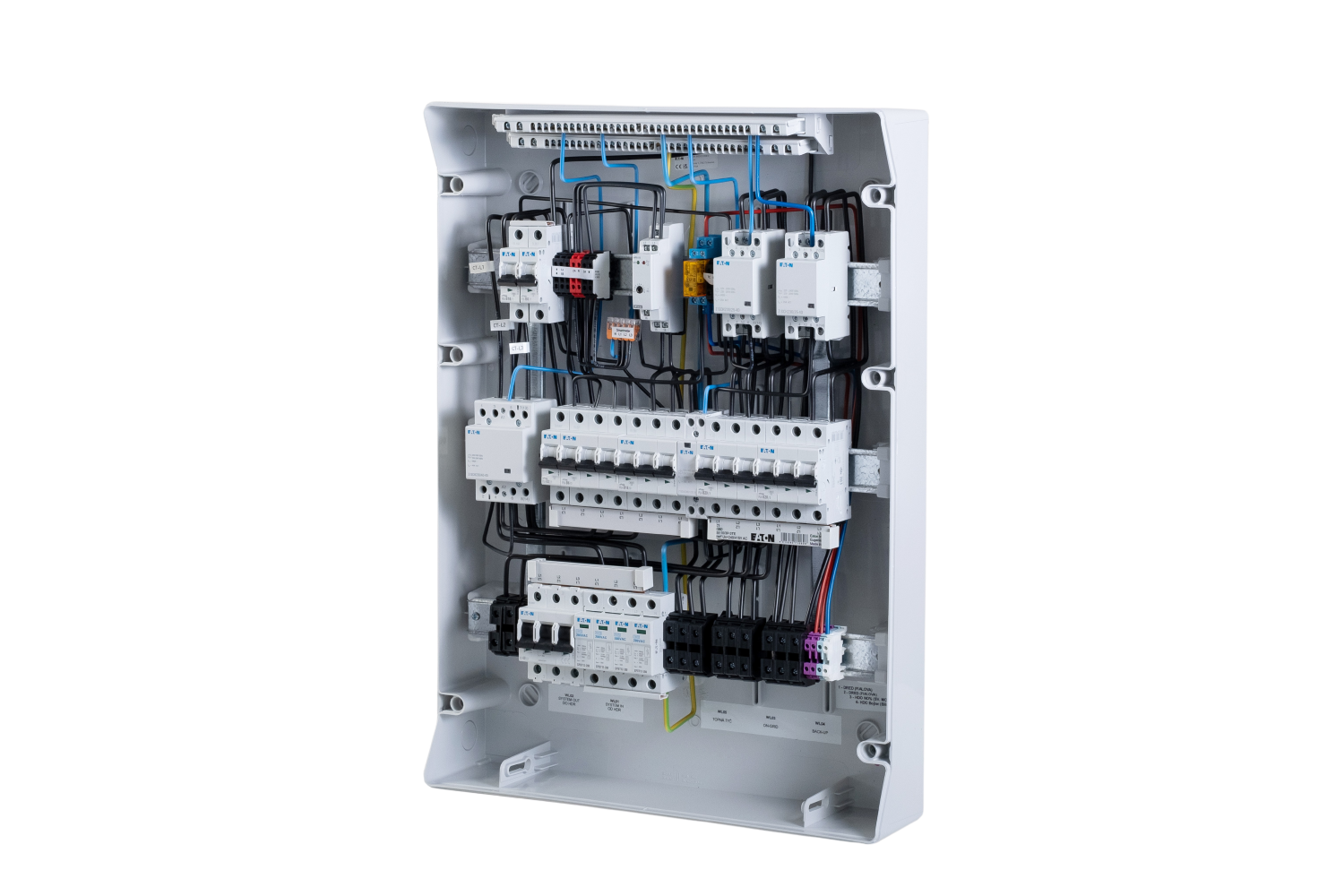

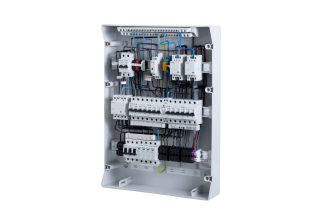

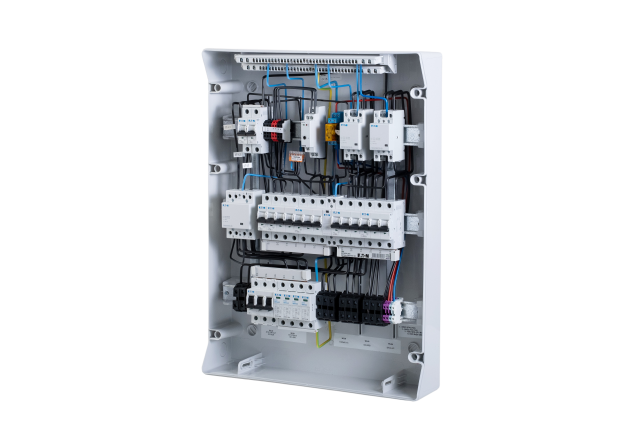

Schalttafel EATON IKA-3/54-ST, Überspannungsableiter EATON SPBT12-280/4 Klasse T1+T2, Hauptschalter EATON IS40/3, Vorbereitung für Kesselschutz – EATON PL6-B16/3, Schutz des Wechselrichters und der Backup-Stromkreise 2x EATON PL6-B20/3, Schütz inkl. Überwachungsrelais ELKO HRN-55 und Schütz EATON Z-SCH230/40-40, Schutz für Messung und Steuerung, Leistungsschalter EATON PL6 und 2 Schütze zum autonomen Umschalten des Objekts auf Backup Z-SCH230/25 + Relais zur Steuerung des Notfall-HDO.

In Kombination mit der Schaltanlage R-FVE-E1 (R-FVE-E2), in der sich auch der AZ Router befindet, können Sie die Schalter mit einem vorbereiteten Kabelbaum verbinden und haben so die komplette Technik in 2 Schaltern, inkl. Regelung für Warmwasser.
